Lepiej wiedzieć, że główna jednostka pierścieniowa w pełni wypełniona gazem SF6

1. Główne cechy rozdzielnicy izolowanej gazem SF6:

Rozdzielnica izolowana gazem  Przyjmuje SF6 jako główne medium izolacyjne na głównej jednostce pierścieniowej od 10 kV do 35 kV. Podczas budowy urbanizacji jednostka główna pełnej wypełnionej gazem SF6 ma zalety znaczenia dla kompaktowej i modułowej konstrukcji. Powszechnie przyjmuje miejską sieć energetyczną, tranzyt kolejowy, nowy przemysł energetyczny i przedsiębiorstwa przemysłowe.

1.1 Modułowa konstrukcja rozdzielni izolowanej gazem SF6

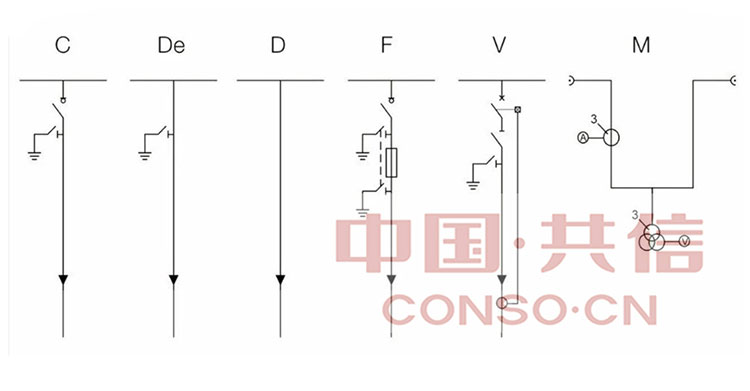

.Jednostka główna pierścienia SF6  Głównie ma C (panel przełącznika kablowego), V (panel wyłącznika obwodu próżniowego), D (panel połączenia kablowego bezpośredniego), DE (połączenie kabla bezpośredniego z panelem uziemienia), F (panel rozłączania przełącznika) i M (panel pomiarowy).

W rzeczywistych przypadkach jednostka C i V oferuje kontrolę i ochronę do wprowadzania i wysyłania linii zasilania kablowego. Oprócz funkcji działania obciążenia, jednostka V ma większą funkcję przy odcinaniu prądu zwarciowego i prądu obciążenia. Jednostka M wyposaża CT i PT oraz miernik energii. Zwykle ma szerokość 800 mm, która jest taka sama jakKyn28-12. D i DE jednostka służy do podniesienia wysokości kabla od podłoża do górnej części głównej jednostki pierścieniowej SF6. Ponadto jednostka F była również używana do wprowadzania i wyjściu ochrony, ale użytkownicy terminala wolą przyjmować jednostkę V zamiast jednostki F, ponieważ sprzęt sterujący jest bardziej złożony.

1.2 Kompaktowa konstrukcja rozdzielnicy izolowanej przez SF6

Zwykle wymiar jednostki C lub V wynosi W*H*D = 371*1800*750 (mm), jednak panel wejściowy lub wyjściowy Kyn28-12 wynosi w*h*d = 800*2300*1500 (mm). Nie ma wątpliwości, że główna jednostka pierścienia SF6 ma bardziej konkurencyjny w zakresie logistyki i kosztów gruntów. Ponadto rozdzielnica izolowana gazem SF6 ma niższe koszty materiałowe niż Kyn28-12 jako kompaktowe projektowanie.

2. STRUKTURALNY Cheme rozdzielni izolowanej gazem SF6

   W rozdzielnicy izolowanej przez gaz ma głównie zbiornik gazu SF6, główny przełącznik i wyłącznik, układ bułki, sprzęt kontrolujący oraz system kontroli wtórnej i ochrony.

   Zbiornik gazu SF6 przyjmuje 2014 lub 304 stal nierdzewną, z czego roczna szybkość wycieku jest niższa niż 0,1%, która została zaprojektowana jako w pełni uszczelniona i izolowana. Zapewnia bezobsługową usługę od ponad 30 lat.

   Jest podobny jakRozdzielnica izolowana przez powietrze  że główny przełącznik i wyłącznik w panelu wejściowym i wyjściowym jest przełącznik uziemienia, przełącznik odłączający, wyłącznik przełącznika obciążenia i wyłącznik próżniowy do sterowania i ochrony systemów zasilania.

   W jednym wspólnym zbiorniku SF6 może zintegrować 7 jednostek modułowych w większości 10 kV System siatki mocy. W przeciwnym razie do rozszerzeń jest niezbędna do rozszerzeń kabla i kabla. Jednak w jednym wspólnym zbiorniku jednostki modułowe są połączone miedzianą.

   Wtórny system kontroli i ochrony pełni funkcję monitorowania napięcia wartości i prądu w celu ochrony głównej jednostki pierścienia SF6 przed awarią systemu. Tymczasem obsługuje również automatyzację, zdalne sterowanie, pozyskiwanie danych i dostęp do systemu SCADA. Ponadto jednostka główna pierścienia SF6 zapewnia również pomocnicze zasilanie, aby zapewnić normalne działanie sterowania i transmisji sygnału.

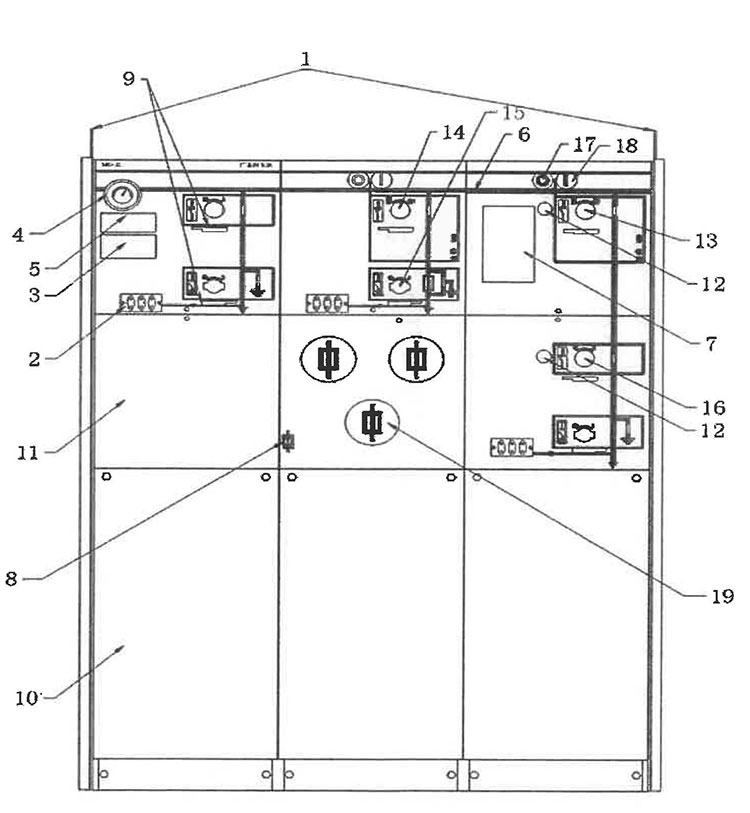

2.1 SF6 Izolowany gazem S Otchentura S IAGRAM:

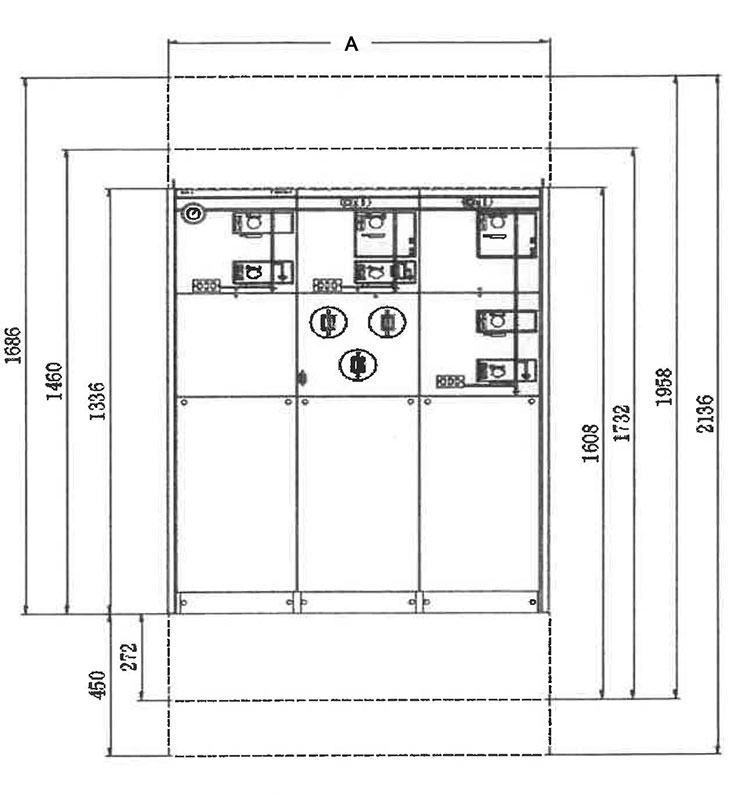

2.2 Zewnętrzne wymiary głównej jednostki pierścieniowej SF6 ：

2.3 Standardowa entuzja i extension m ODULES

3. Parametr rozdzielnicy izolowanej przez SF6
