Porównanie transformatora dystrybucji do 800 kVa i w dół do 800 kVa

Conso Electrical Science and Technology Co., Ltd wyprodukował transformator dystrybucyjny od 10 kV do 35 kV od 2006 roku. Conso Electrical zgromadził bogate doświadczenie w projektowaniu i produkcji. Inżynierowie Conso Electrical uważają, że transformatory rozkładu 10 kV mają znaczącą różnicę w specyfikacji technicznej i strukturze produktu między powyżej i poniżej 800 kVa.

1. Różnica transformatora rozkładu w specyfikacji technicznej:

Większa pojemność transformatora dystrybucyjnego może wspierać większy prąd znamionowy. Ponadto transformator rozkładu powyżej 800 kVa wymaga poważniejszej ochrony ciśnienia wewnętrznego i stabilności prądu.

A. Ciśnienie wewnętrzne: Gdy w transformatorze nastąpi poważna uskok, wygenerowana zostanie duża ilość gazu. Przyspieszy to starzenie się izolacji i zmniejszyłoby zdolność rozpraszania ciepła. Może nawet powodować wybuch, gdy ciśnienie wewnętrzne transformatora przekracza wartość krytyczną. Większy transformator dystrybucji pojemności stworzyłby więcej gazu w jednej awarii operacyjnej. Ponieważ ilość generowanego gazu w tym czasie jest wystarczająca, aby spowodować poważne konsekwencje, transformatory dystrybucji i mocy o pojemności 800 kVa i powyżej muszą zostać zainstalowane z przekaźnikami gazowymi zgodnie z IEC 60076.

B. Stabilność prądu: większa pojemność transformatora rozkładu i mocy miałaby więcej obwodu z obu stron pierwotnych i wtórnych. Potrzebny będzie bardziej wrażliwy wyłącznik obwodu i CT, aby chronić transformator dystrybucyjny zarówno przed liniami dystrybucji bliskiej, jak i dalekiej klasy. Dwie główne obecne ochronę transformatora dystrybucji to ochrona różnicowa i obecna ochrona szybkiego przełomu.

2. Różnica transformatora rozkładu w strukturze produktu:

Ponieważ awaria operacyjna spowoduje poważniejsze konsekwencje większego transformatora rozkładu pojemności. Konieczne jest większy transformator rozkładu pojemności, aby mieć bardziej solidną strukturę wewnętrzną i wrażliwe komponenty.

Aby chronić transformator dystrybucyjny przed zwarciem, należy zaprojektować bardziej solidną strukturę wewnętrzną, ponieważ zostanie zwolnione poważniejsza energia elektryczna. Ponadto transformator rozkładu powyżej 800 kVa przyjmowałby ciągłe lub spiralne uzwojenie, takie jak folia. Tymczasem większy transformator dystrybucji pojemności wymaga mocniejszego systemu chłodzenia. Konieczne jest przyjęcie metody chłodzenia OFAF do niektórych transformatorów dystrybucji powyżej 800 kVa, zwłaszcza gdy transformator jest przeciążony.

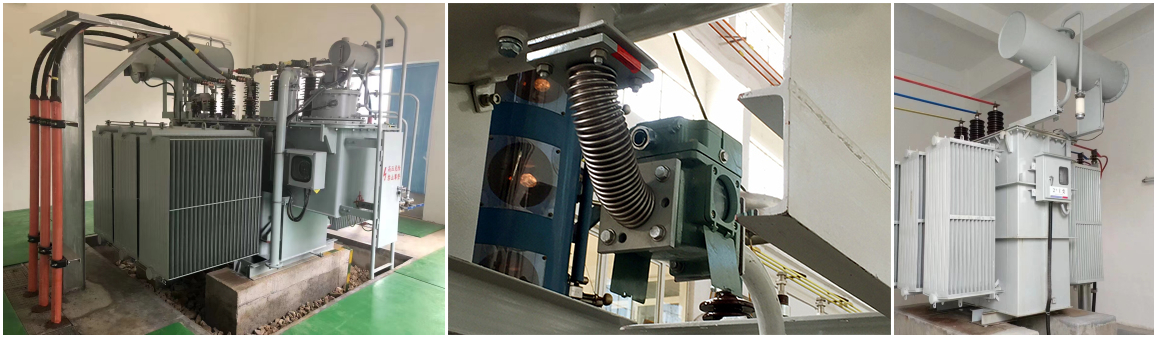

Ponieważ większy transformator dystrybucji i mocy generowałby więcej gazu w awarii operacyjnej. Przekaźnik gazowy powinien być wyposażony w transformator dystrybucyjny. Będzie to zabrzmieć, gdy niewielki gaz zebrał górną część transformatora dystrybucyjnego i wyłączy główny wyłącznik, gdy ciśnienie wewnętrzne wzrosło straszny wzrost. Ponadto, aby ułożyć ciśnienie wewnętrzne, zostanie przyjęta oddech transformatora w celu ochrony transformatorów dystrybucyjnych, które przetrwały przed starzeniem się izolacji. Tymczasem, aby zmniejszyć stratę z awarii zasilania, pewien transformator dystrybucji powyżej 800 kVa może wyposażyć zmieniacz TAP na obciążeniu (OLTC), a nie zmieniacz TAP bez obciążenia (NLTC).

Transformator rozkładu ma oczywistą różnicę zarówno w stosunku do specyfikacji technicznej, jak i struktury produktu między powyżej i poniżej 800 kVa. Wynika to z faktu, że większe transformatory dystrybucji pojemności wymagają poważniejszej ochrony, aby przetrwać przed awarią operacyjną.

Conso Electrical Science and Technology Co., Ltd jest jedną z najwcześniejszych prywatnych fabryki, która wyprodukowała transformator dystrybucji i mocy w prowincji Zhejiang w Chinach. Każdy transformator dystrybucji miałby poważny test fabryczny przed dostawą. Conso Electrical ma na celu dostarczenie gładkiego i wspaniałego wrażenia operacyjnego użytkownikom terminalu.
