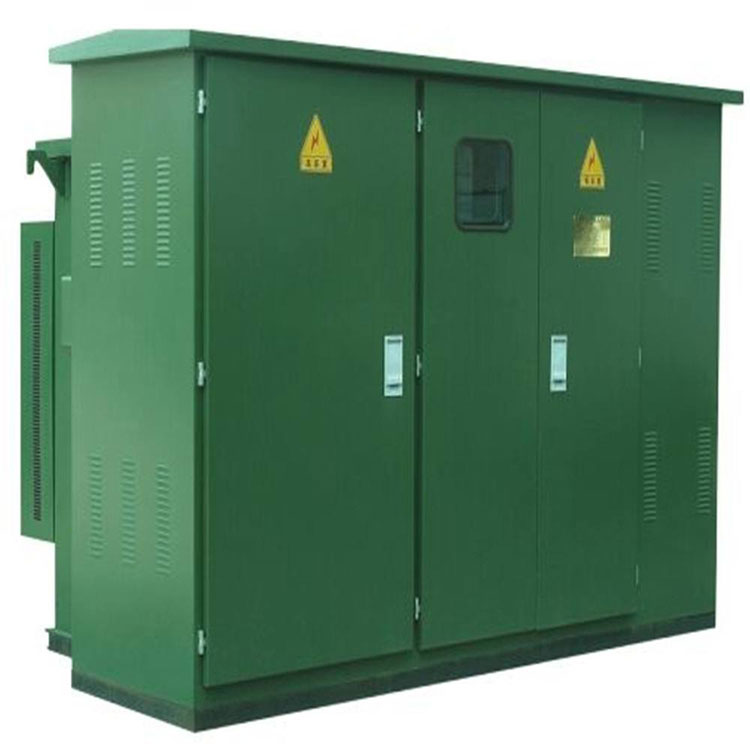

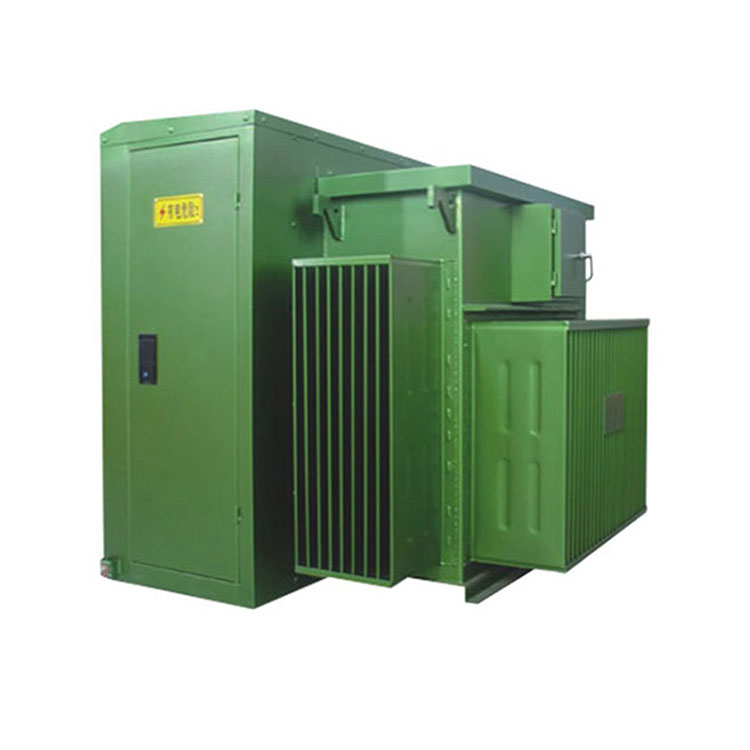

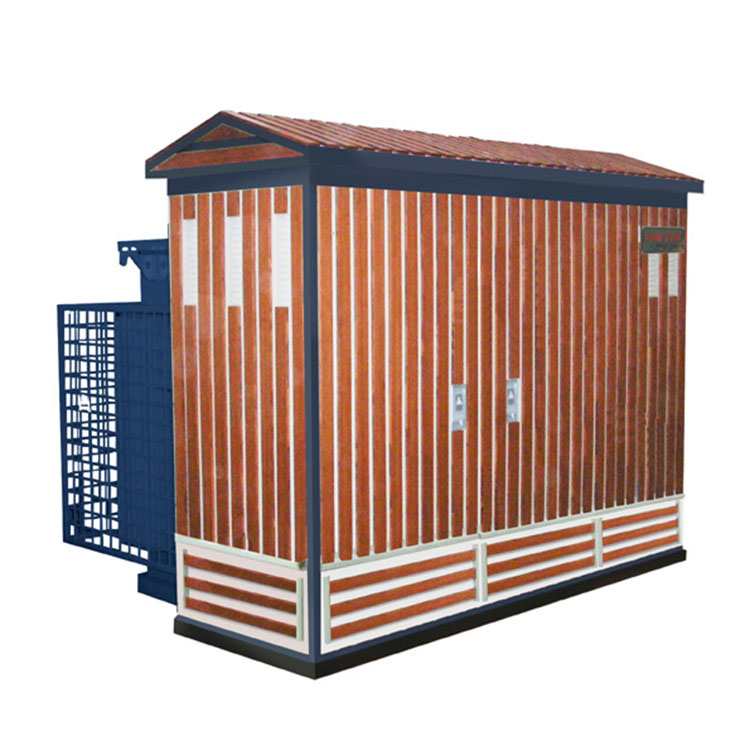

Transformator montowany na podkładce 750 Kva

Zwykle jest on powszechnie projektowany na transformatorze montowanym na podkładce, którego moc znamionowa wynosi 400 500 630 i 800 kva. Jednakże, jako doświadczony i profesjonalny producent, firma Conso Electrical Technology and Science Co., Ltd. może zaprojektować i zmontować niestandardowy transformator montowany na podkładce, taki jak transformator montowany na podkładce o mocy 750 kva. Conso Electrical montuje transformatory montowane na podkładkach zgodnie ze wszystkimi specyfikacjami wymaganymi przez klienta. Pierwszym celem Conso Electrical jest zapewnienie płynnej obsługi każdego transformatora montowanego na podkładce.

Wyślij zapytanie

Opis produktu

Wideo

Transformator montowany na podkładce 750 kva Funkcje:

1. Mały rozmiar: Typowa powierzchnia konwencjonalnej kompaktowej podstacji wynosi od 6 do 10 metrów kwadratowych, podczas gdy transformator montowany na podkładce wynosi od 3 do 3,5 metra kwadratowego.

2. Złącza kolankowe: w transformatorach montowanych na podkładkach stosuje się złącza kolankowe, które czynią je bardzo wygodnymi do podłączania kabli wejściowych wysokiego napięcia, a złącza te mogą również służyć jako przełączniki obciążenia w sytuacjach awaryjnych, umożliwiając podłączanie podczas pracy.

3. Podwójne zabezpieczenie: transformatory montowane na podkładkach wykorzystują podwójne zabezpieczenie. Bezpieczniki wkładane (BAY-o-net) zapewniają podwójną czułość (temperaturową i prądową) ochronę przed zwarciami po stronie wtórnej transformatora. Rezerwowe bezpieczniki ograniczające prąd (ELSP) chronią przed wewnętrznymi błędami w transformatorze, obsługując stronę wysokiego napięcia.

4. Olej transformatorowy: w transformatorach montowanych na podkładkach zwykle stosuje się olej o wysokiej temperaturze zapłonu (FR3).

5. Zabezpieczenie wyłącznika obciążenia wysokiego napięcia: Wszystkie elementy transformatorów montowanych na podkładkach, w tym bezpieczniki stosowane do ochrony przełącznika obciążenia wysokiego napięcia, są umieszczone w tym samym zbiorniku oleju, co rdzeń i uzwojenia transformatora.

Transformator montowany na podkładce 750 kva Parametr techniczny:

Numer trybu:	ZGS11-750;
Pojemność znamionowa:	750 kVA;
Napięcie pierwotne:	10,5 kV, 13,2 kV, 15 kV;
Napięcie wtórne:	0,4 kV, 0,415 kV, 0,433 kV;
Stopień ochrony:	IP68 dla zbiornika transformatora, IP54 dla obudowy;
Wilgotność względna:	≤95% (średnia dzienna), ≤90% (średnia miesięczna);
Poziom hałasu:	≤ 50 dB;
Metoda dotykania:	Krok 5%, 2,5% na każdy krok;
System chłodzenia:	Olej Natura Powietrze Natura;
Znamionowy prąd rozrywający:	50KA.
