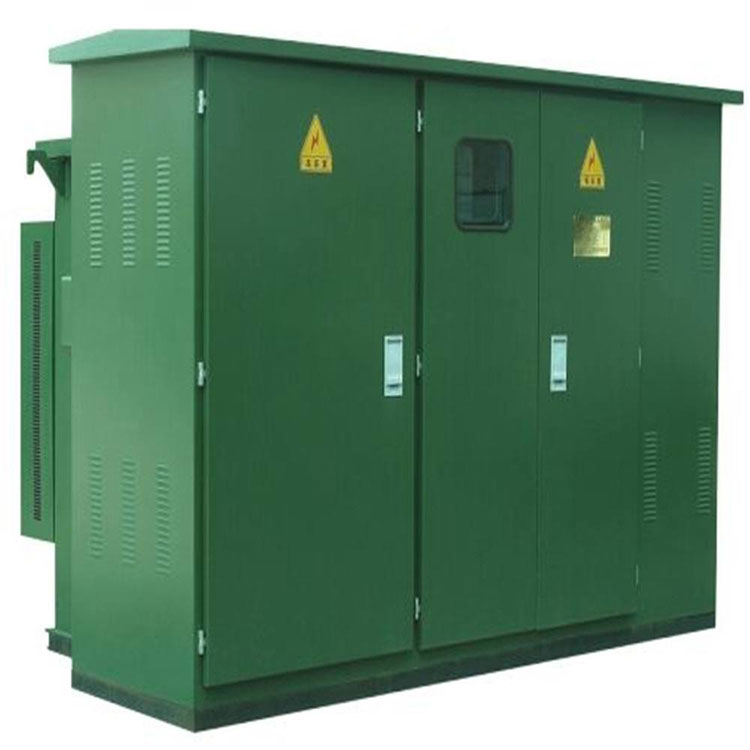

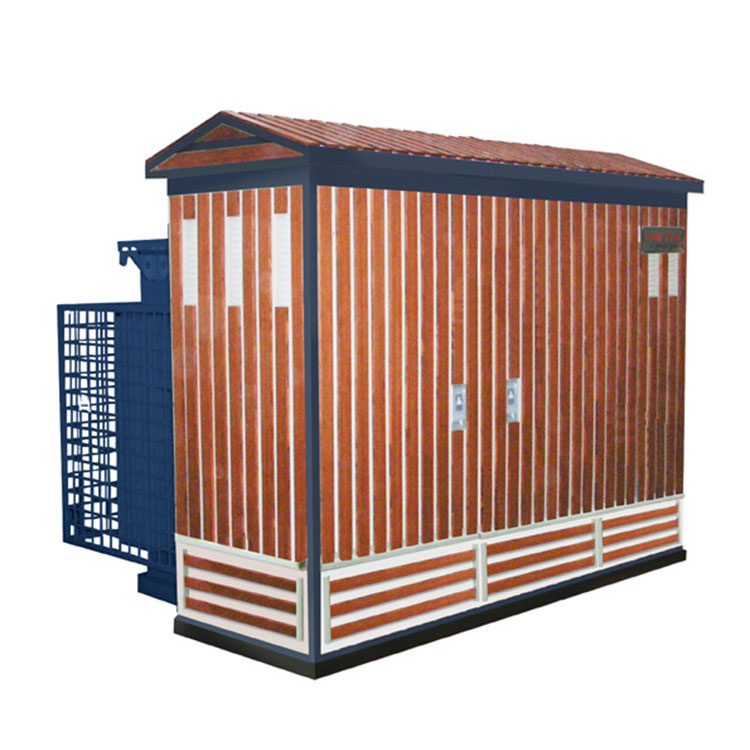

Transformator do montażu podkładkowego o mocy 2000 2500 kva jest zwykle projektowany do zastosowań o dużym zapotrzebowaniu na energię elektryczną, takich jak centra danych, duże budynki komercyjne i obiekty przemysłowe. Conso Electrical Technology and Science Co., Ltd. jest jedną z pierwszych firm produkcyjnych w Chinach produkującą transformatory montowane na podkładkach od 10 do 35 kv. Aby zamontować transformatory montowane na podkładkach o dużej mocy, Conso Electrical ma dobrze rozwiniętą politykę kontroli jakości i kosztów. Firma przyjmuje koszty materiałów jako aktualną cenę zakupu, aby zapewnić klientom ekonomiczne rozwiązanie transformatorów montowanych na podkładkach.

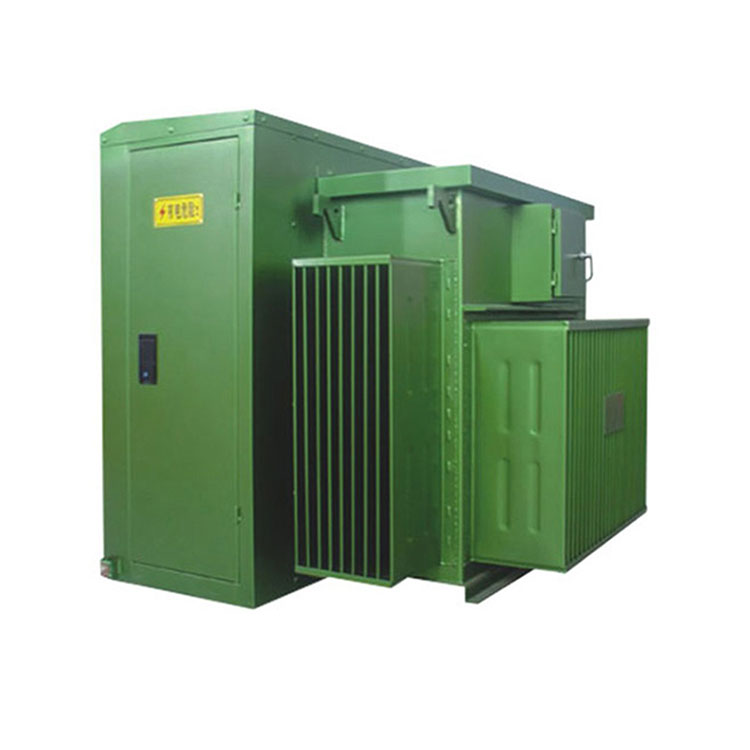

Transformatory montowane na podkładkach w stylu amerykańskim składają się głównie z dwóch części: część przednia zawiera przedziały robocze wysokiego i niskiego napięcia, które obejmują również uchwyty przełączników obciążenia, zaciski wysokiego i niskiego napięcia, przełączniki zaczepów oraz uchwyty obsługi bezpieczników wtykowych, a także zawory ciśnieniowe, wskaźniki temperatury oleju, wskaźniki poziomu oleju, porty wlewu oleju, zawory spustowe i inne. Tylna część zawiera obudowę zanurzoną w oleju, grzejniki, uzwojenia transformatora, żelazny rdzeń, wyłącznik obciążenia wysokiego napięcia i bezpieczniki ochronne, a wszystko to umieszczone w zbiorniku magazynującym olej. W obudowie zastosowano ukryte śruby o dużej wytrzymałości i olejoodporne gumowe uszczelki do uszczelnienia pokrywy skrzynki. Jest to całkowicie zamknięta konstrukcja, która może wytrzymać ciśnienie manometryczne w przybliżeniu 0,5 kg/cm2. Konstrukcja obudowy uwzględnia wymagania dotyczące drenażu, bezpieczeństwa i łatwości obsługi, a przed otwarciem przedziału wysokiego napięcia można uzyskać dostęp tylko do przedziału niskiego napięcia.
Transformatory montowane na podkładkach w stylu amerykańskim wykorzystują schemat połączeń Δ/Y○. Ponieważ w zamkniętej pętli uzwojenia wysokiego napięcia krążą prądy o składowej zerowej i trzeciej harmonicznej, całkowity potencjał magnetyczny o składowej zerowej i trzeciej harmonicznej na każdej kolumnie z żelaznym rdzeniem jest prawie zerowy. Dlatego potencjał punktu neutralnego strony niskiego napięcia nie ulega przesunięciu, zapewniając wysokiej jakości napięcia fazowe. Podobnie, ponieważ prądy piorunowe mogą również płynąć w zamkniętej pętli uzwojenia wysokiego napięcia, całkowity potencjał magnetyczny prądów piorunowych na każdej kolumnie z żelaznym rdzeniem jest prawie zerowy, co eliminuje przepięcia zarówno w przemianach do przodu, jak i do tyłu i zapewnia dobrą skuteczność ochrony odgromowej.
Numer trybu: | ZGS11-2500, ZGS11-2000; |
Pojemność znamionowa: | 2000 2500 kva; |
Napięcie pierwotne: | 11 13,8 15 kV lub zależy; |
Napięcie wtórne: | 0,22 kV, 0,415 kV lub zależy; |
Stopień ochrony: | IP68 dla zbiornika transformatora, IP54 dla obudowy; |
Impedancja: | 5% ± 10%; |
Rodzaj izolacji: | zanurzony w oleju; |
Częstotliwość zasilania Napięcie wytrzymywane: | 35 kV; |
Oświetlenie Impuls wytrzymuje napięcie: | 75 kV; |
Znamionowy prąd rozrywający: | 50KA. |
Główna strona dystrybucji
|
Korpus Transformatora
|
Strona dystrybucji wtórnej
|
Grzejnik falisty
|
Grzejnik panelowy
|
