W jaki sposób rozdzielnice elektryczne mogą sprawić, że dystrybucja energii stanie się bezpieczniejsza i łatwiejsza w zarządzaniu?

Dlaczego rozdzielnica elektryczna ma większe znaczenie, niż wielu kupujących się spodziewa?

W wielu projektach energetycznych rozdzielnica elektryczna nie jest najbardziej widoczną częścią systemu. Transformatorom, kablom, generatorom i dużemu sprzętowi produkcyjnemu często poświęca się więcej uwagi, ponieważ wyglądają bardziej „centralnie” w projekcie. Jednak gdy wystąpi awaria, gdy obwód musi zostać odizolowany lub gdy personel konserwacyjny musi pracować bezpiecznie, rozdzielnica staje się jednym z najważniejszych elementów wyposażenia na miejscu.

Rozdzielnica elektryczna przeznaczona jest do sterowania, zabezpieczania i odłączania obwodów elektrycznych. W praktyce pomaga utrzymać porządek w systemie elektroenergetycznym. Pozwala operatorom podzielić dystrybucję mocy na możliwe do zarządzania sekcje, chronić urządzenia znajdujące się dalej na wyjściu i redukować wpływ usterek. Bez odpowiedniej rozdzielnicy jeden problem elektryczny może rozprzestrzenić się na szerszy system, powodując przestoje w produkcji, zagrożenie bezpieczeństwa lub kosztowne uszkodzenie sprzętu.

Dla kupujących prawdziwa wartość rozdzielnicy elektrycznej nie ogranicza się do samej metalowej szafki. Wartość wynika z tego, czy konstrukcja szafy, wyłączniki, rozmieszczenie szyn zbiorczych, urządzenia zabezpieczające, pola zasilające i odpływowe, konstrukcja blokad i dostęp konserwacyjny odpowiadają rzeczywistemu projektowi. Szafa, która wygląda akceptowalnie na papierze, może nadal stwarzać problemy, jeśli nie pasuje do układu miejsca, warunków obciążenia, nawyków operacyjnych lub planu rozbudowy.

Dlatego doświadczeni kupujący nie pytają tylko o cenę. Pytają, czy rozdzielnica może obsłużyć właściwy poziom napięcia, prąd znamionowy, zdolność zwarciową, środowisko instalacji, kierunek wprowadzenia kabla, metodę działania i wymagania kontrolne. Tańsza szafka, wymagająca wielokrotnych modyfikacji po dostawie, może okazać się znacznie droższa niż dokładnie dobrane rozwiązanie.

Z jakimi problemami zwykle spotykają się kupujący przed wyborem rozdzielnicy elektrycznej?

Pierwszym częstym problemem są niekompletne informacje o projekcie. Kupujący może wiedzieć, że fabryka potrzebuje kilku szaf elektrycznych, ale może nie mieć jasnego schematu jednoliniowego, listy obciążeń, planu rozmieszczenia lub rozmieszczenia podajników. W takiej sytuacji producentowi trudno jest potwierdzić właściwy typ szafy, liczbę paneli, konfigurację komponentów i schemat zabezpieczeń.

Drugim problemem jest pomieszanie różnych kategorii rozdzielnic. Rozdzielnice niskiego napięcia, rozdzielnice średniego napięcia, rozdzielnice w izolacji gazowej, rozdzielnice w izolacji powietrznej, szafy wysuwne, szafy stałe i panele rozdzielcze nie są nazwami wymiennymi. Każda kategoria ma swój własny zakres zastosowań, logikę konstrukcyjną, wymagania bezpieczeństwa i poziom kosztów. Wybór niewłaściwego typu może mieć wpływ na instalację, działanie i konserwację.

Trzecim problemem jest ograniczona przestrzeń witryny. W zakładach przemysłowych, budynkach komercyjnych, kompaktowych podstacjach, obszarach górniczych i obiektach użyteczności publicznej pomieszczenie elektryczne może nie zapewniać dużej przestrzeni roboczej. Jeżeli rozmieszczenie rozdzielnicy nie zostanie odpowiednio wcześnie rozważone, kupujący może napotkać problemy z głębokością szafy, prześwitem roboczym z przodu, dostępem konserwacyjnym z tyłu, położeniem rowu kablowego lub wentylacją.

Czwartym problemem jest przyszła konserwacja. Niektórzy nabywcy skupiają się głównie na początkowych kosztach zakupu, ale zapominają, że rozdzielnica będzie służyć przez wiele lat. Zespoły konserwacyjne potrzebują bezpiecznego dostępu, wyraźnego oznakowania, niezawodnego działania mechanicznego, odpowiednich części zamiennych i łatwego sposobu izolowania obwodów. Szafa trudna do sprawdzenia może wydłużyć czas pracy i zwiększyć ryzyko operacyjne.

Piątym problemem jest niejasna komunikacja pomiędzy zespołami handlowymi i technicznymi. Zespół zakupowy może poprosić o „rozdzielnicę elektryczną” jako prostą nazwę produktu, podczas gdy zespół inżynierów oczekuje bardzo specyficznej konfiguracji technicznej. Jeśli te dwie strony nie będą zgodne, porządek może ruszyć do przodu z ukrytą niepewnością. W tym miejscu niezbędne staje się dokładne potwierdzenie techniczne.

W jaki sposób rozdzielnica elektryczna chroni system dystrybucji energii?

Rozdzielnica elektryczna chroni system dystrybucji energii, łącząc funkcje przełączania, izolacji, zabezpieczeń, pomiarów i sterowania w jednym zorganizowanym zespole. Gdy system działa normalnie, rozdzielnica rozdziela moc do różnych obciążeń. W przypadku wystąpienia nietypowych warunków urządzenia zabezpieczające pomagają odłączyć uszkodzony obwód i zmniejszyć ryzyko szerszego uszkodzenia systemu.

W systemie średniego napięcia rozdzielnica może zawierać wyłączniki próżniowe, przekładniki prądowe, przekładniki napięciowe, przekaźniki zabezpieczające, szyny zbiorcze, uziemniki i blokady mechaniczne. Komponenty te współpracują ze sobą w celu wykrywania i izolowania usterek. Na przykład, jeśli w polu odpływowym wystąpi zwarcie, system zabezpieczający powinien szybko zareagować i otworzyć wyłącznik, zanim zwarcie spowoduje poważniejsze uszkodzenia.

W systemie niskiego napięcia rozdzielnica elektryczna może rozprowadzać energię do silników, oświetlenia, linii produkcyjnych, systemów HVAC, pomp i sprzętu pomocniczego. W zależności od konstrukcji może wykorzystywać jednostki stałe lub wysuwne. Konstrukcje wyjmowane mogą sprawić, że kontrola i wymiana będą wygodniejsze, ponieważ poszczególne jednostki funkcjonalne można odizolować lub usunąć przy mniejszym zakłóceniu innych obwodów.

Bezpieczeństwo to nie tylko parametry elektryczne. Zależy to również od konstrukcji. Dobry projekt rozdzielnicy uwzględnia separację wewnętrzną, ciągłość uziemienia, blokady drzwi, uchwyty operacyjne, przedziały kablowe, wentylację, odległość izolacyjną i wyraźne wskazanie wizualne. Szczegóły te pomagają operatorom zrozumieć stan szafy i ograniczyć niebezpieczną pracę.

Najlepszy wynik nie polega tylko na tym, że szafa przejdzie kontrolę fabryczną. Lepszym rezultatem jest to, że rozdzielnica pozostaje zrozumiała, sprawna i stabilna po instalacji. Operatorzy powinni wiedzieć, czym steruje każdy podajnik, jak odizolować obwód, gdzie sprawdzać kluczowe części i jakie procedury należy przestrzegać przed konserwacją.

Jakie czynniki należy sprawdzić przed złożeniem zamówienia?

Przed zamówieniem rozdzielnicy elektrycznej kupujący powinien zwolnić tempo i potwierdzić kilka praktycznych szczegółów. Pośpiech na tym etapie często prowadzi do konieczności ciągłego poprawiania rysunków, co opóźnia produkcję i instalację.

• Poziom napięcia:Sprawdź, czy projekt wymaga rozdzielnicy niskiego, czy średniego napięcia, i dokładnie sprawdź napięcie znamionowe.
• Prąd znamionowy:Sprawdź oczekiwany prąd obciążenia dla obwodów wejściowych i wyjściowych, nie tylko bieżący stan, ale także możliwą przyszłą rozbudowę.
• Wytrzymałość zwarciowa:Rozdzielnica musi odpowiadać poziomowi usterek systemu elektroenergetycznego.
• Struktura szafki:Zdecyduj, czy bardziej odpowiednie są konstrukcje stałe, wysuwne, wewnętrzne, zewnętrzne, kompaktowe czy niestandardowe.
• Konfiguracja komponentów:Sprawdź wyłączniki automatyczne, przekaźniki, mierniki, przekładniki prądowe, przekładniki napięciowe, zabezpieczenia przeciwprzepięciowe i inne urządzenia.
• Wejście i wyjście kabla:Sprawdź, czy obiekt wymaga wejścia od góry, od dołu, dostępu od przodu czy dostępu od tyłu.
• Środowisko instalacji:Weź pod uwagę wysokość nad poziomem morza, wilgotność, kurz, temperaturę, ryzyko korozji i wentylację.
• Dostęp konserwacyjny:Upewnij się, że operatorzy mogą bezpiecznie sprawdzić i serwisować szafę po instalacji.
• Potwierdzenie rysunku:Jeśli to możliwe, przygotuj diagramy jednokreskowe, rysunki układu i listy ładunków.
• Testowanie i dokumentacja:Poproś o zapisy z inspekcji fabryki, rysunki, instrukcje i dokumenty techniczne potrzebne do akceptacji projektu.

Dla wielu kupujących najtrudniejszą częścią jest brak wiedzy, jakich informacji potrzebuje producent. Profesjonalny dostawca powinien pomóc w uporządkowaniu pytań, zamiast po prostu czekać na idealną dokumentację techniczną. Jest to szczególnie ważne w przypadku projektów międzynarodowych, w których standardy inżynieryjne, nawyki pracy i warunki w miejscu budowy mogą różnić się w zależności od rynku.

Tabela doboru rozdzielnic elektrycznych

W jaki sposób kupujący mogą zmniejszyć ryzyko podczas planowania projektu?

Zakup dobrej rozdzielnicy elektrycznej rozpoczyna się przed wyceną. Kupujący mogą zmniejszyć ryzyko, traktując wczesny etap komunikacji jako proces potwierdzenia technicznego, a nie zwykłe zapytanie o cenę.

Przydatnym pierwszym krokiem jest zebranie diagramu jednokreskowego. Ten rysunek pokazuje, jak moc przepływa przez system i pomaga producentowi zrozumieć pola zasilające, pola odpływowe, złącza szynowe, punkty pomiarowe, funkcje zabezpieczające i rozkład obciążenia. Jeżeli brakuje schematu jednokreskowego, dostawca może nadal udzielać ogólnych porad, ale oferta będzie mniej precyzyjna.

Drugim krokiem jest wyjaśnienie układu witryny. Pomieszczenia elektryczne nie zawsze są projektowane z wystarczającą ilością miejsca dla łatwej instalacji. Należy wcześniej sprawdzić szerokość, głębokość, wysokość, prześwit roboczy, dostęp od tyłu, wprowadzenie kabli i kierunek otwierania drzwi. Szafka sprawna technicznie może nadal sprawiać problemy, jeśli nie będzie pasować do pomieszczenia.

Trzecim krokiem jest potwierdzenie środowiska operacyjnego. Rozdzielnica elektryczna zainstalowana w czystym pomieszczeniu wewnętrznym ma inne wymagania niż sprzęt używany na obszarach górniczych, w regionach przybrzeżnych, w wilgotnym środowisku, w podstacjach fotowoltaicznych lub w projektach infrastrukturalnych o dużym zapyleniu. Szczegóły środowiskowe wpływają na ochronę obudowy, wentylację, środki zapobiegające kondensacji i dobór materiałów.

Czwartym krokiem jest unikanie porównywania niekompletnych ofert. Jeśli jedna oferta obejmuje komponenty premium, testy, rysunki i dostosowywanie, a inna obejmuje tylko podstawową szafkę, niższa cena może nie oznaczać lepszej wartości. Zespoły zakupowe powinny poprosić dostawców o wyraźne wyszczególnienie konfiguracji, aby porównanie było sprawiedliwe.

Piąty krok to zarezerwowanie czasu na recenzję rysunku. Rozdzielnice elektryczne są często połączone z transformatorami, podstacjami, kablami, systemami sterowania i urządzeniami końcowymi. Krótki okres przeglądu może zapobiec kosztownym błędom przed rozpoczęciem produkcji. W wielu projektach dokładne zatwierdzenie rysunku decyduje o różnicy między płynną instalacją a wielokrotną regulacją na miejscu.

Co ułatwia przegląd i konserwację rozdzielnicy elektrycznej?

Przyjazna w konserwacji rozdzielnica elektryczna nie powstaje przez przypadek. Pochodzi z projektu szafy, rozmieszczenia komponentów, etykietowania, dokumentacji i planowania dostępu. Dla użytkowników ma to znaczenie, ponieważ rozdzielnica nie jest zakupem jednorazowym. Jest to sprzęt, który musi służyć obiektowi przez lata eksploatacji, przeglądów, rozwiązywania problemów i ewentualnej rozbudowy.

Przejrzysty projekt przedziału jest jednym z ważnych czynników. Gdy obszary funkcjonalne są dobrze zorganizowane, personel konserwacyjny może łatwiej zidentyfikować obszar szyn zbiorczych, obszar kabli, obszar wyłącznika, obszar sterowania i obszar pomiarowy. Zmniejsza to zamieszanie podczas kontroli i pomaga technikom przestrzegać bezpieczniejszych procedur.

Niezawodne działanie mechaniczne to kolejny czynnik. Drzwi, klamki, blokady, żaluzje, zespoły wysuwne i mechanizmy uziemiające powinny działać sprawnie. Szafa, która podczas kontroli fabrycznej wydaje się trudna w obsłudze, po latach użytkowania może stać się jeszcze bardziej kłopotliwa. Kupujący powinni zwrócić uwagę na te szczegóły, a nie oceniać jedynie wygląd zewnętrzny.

Dokumentacja też ma znaczenie. Rysunki, schematy okablowania, instrukcje obsługi, listy komponentów i zapisy kontroli pomagają użytkownikowi zrozumieć system po dostawie. Jest to szczególnie cenne w przypadku zmiany zespołu projektowego lub gdy lokalni pracownicy zajmujący się konserwacją muszą po latach rozwiązywać problemy z systemem.

Nie należy ignorować planowania części zamiennych. W przypadku ważnych systemów zasilania kupujący mogą potrzebować zapasowych wyłączników automatycznych, elementów sterujących, lampek kontrolnych, bezpieczników, mierników lub innych często serwisowanych części. Producent, który potrafi jasno wyjaśnić te opcje, pomaga kupującemu przygotować się na rzeczywiste warunki pracy, a nie tylko na pierwszy dzień instalacji.

W jaki sposób producent może wspierać podejmowanie lepszych decyzji zakupowych?

Dobry producent rozdzielnic elektrycznych powinien zajmować się czymś więcej niż tylko montażem szaf. Producent powinien pomóc kupującym przełożyć wymagania projektu na jasne rozwiązanie techniczne. Obejmuje to zadawanie właściwych pytań, przeglądanie rysunków, wyjaśnianie różnic w szafach, sprawdzanie opcji komponentów i pomaganie kupującemu w zrozumieniu, w jaki sposób każda decyzja wpływa na bezpieczeństwo, koszty, instalację i konserwację.

Conso Electrical Science and Technology Co., Ltd. zajmuje się produkcją sprzętu elektrycznego, takiego jak rozdzielnice, podstacje, transformatory i powiązane produkty do dystrybucji energii. Dla kupujących, którzy potrzebują rozdzielnic elektrycznych, wartość pracy z zespołem zorientowanym na produkcję polega na tym, że komunikację techniczną można powiązać bardziej bezpośrednio z rzeczywistością produkcyjną.

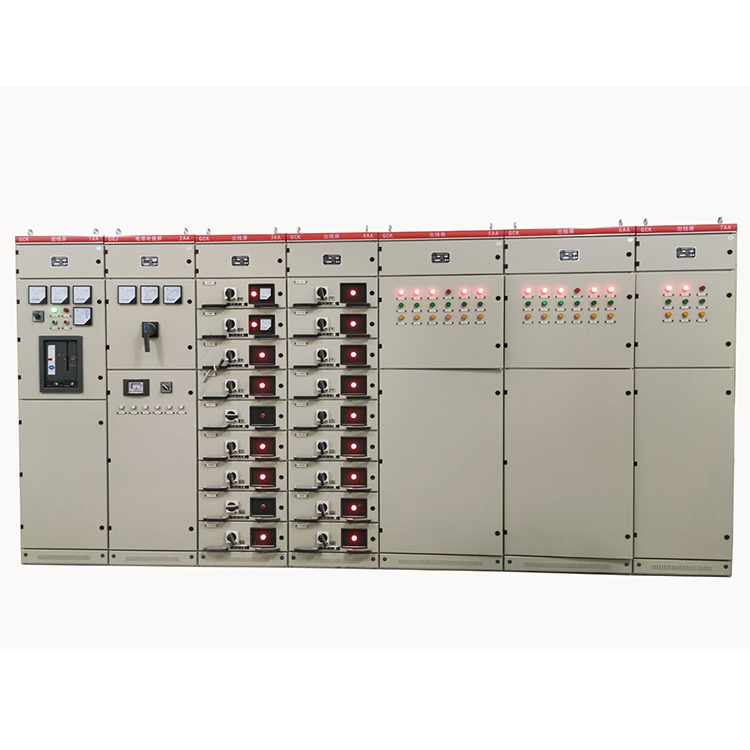

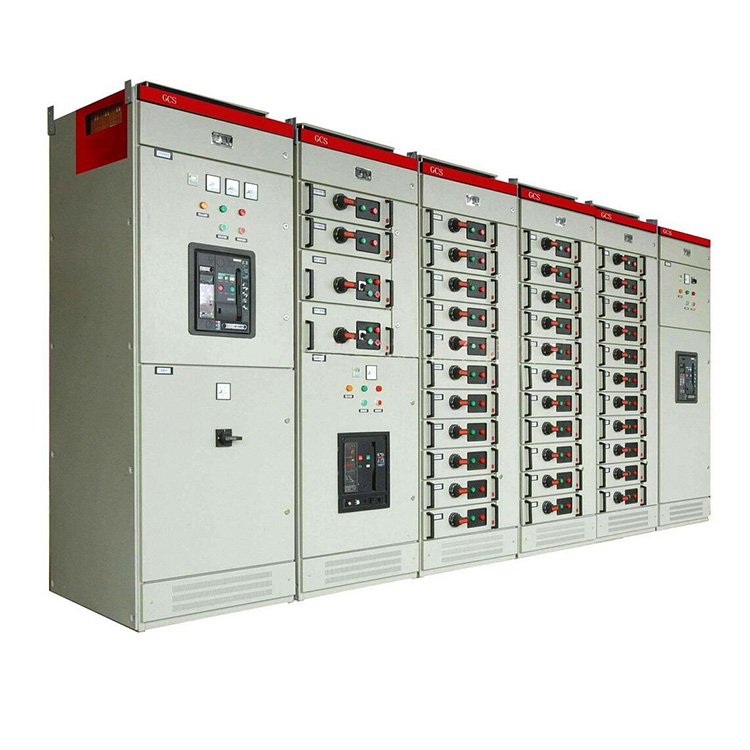

Na przykład, jeśli kupujący potrzebuje rozdzielnicy niskiego napięcia do kompaktowej podstacji, dyskusja nie powinna kończyć się na nazwie szafy. Producent powinien potwierdzić, czy projekt wymaga GGD, GCK, GCS, MNS lub innej odpowiedniej konstrukcji. Gdy kupujący potrzebuje rozdzielnicy średniego napięcia, producent powinien pomóc w sprawdzeniu poziomu napięcia, konfiguracji wyłącznika, wymagań dotyczących przekaźnika zabezpieczającego i rozmieszczenia kabli.

Kolejną zaletą jest personalizacja. Wiele projektów nie może opierać się na całkowicie standardowej szafce. Miejsce może wymagać specjalnych wymiarów, określonych marek komponentów, nietypowego wprowadzenia kabla, dodatkowego pomiaru, zarezerwowanej przestrzeni na rozbudowę lub szczególnego rozmieszczenia linii zasilających i odpływowych. Kompetentny producent może przejrzeć te szczegóły i przedstawić bardziej praktyczną propozycję.

Najsilniejsza relacja z dostawcą opiera się na jasnych informacjach. Kupujący powinni być gotowi udostępnić rysunki i warunki projektu, a producent powinien odpowiedzieć uporządkowanymi pytaniami i realistycznymi sugestiami. Ta dwustronna komunikacja pomaga ograniczyć ukryte ryzyko i sprawia, że ​​proces zakupowy jest spokojniejszy, szybszy i bardziej niezawodny.
