Conso, renomowany producent z siedzibą w Chinach, z dumą prezentuje rozdzielnicę niskiego napięcia GGD – szczyt doskonałości w elektrotechnice. Nasze najnowocześniejsze zakłady w Chinach są kolebką innowacji, w których precyzja spotyka się z technologią, tworząc doskonałe rozwiązania w zakresie rozdzielnic niskiego napięcia GGD. Jako zaufany lider branży, Conso specjalizuje się w dostarczaniu najnowocześniejszych rozwiązań elektrycznych, które na nowo definiują niezawodność i wydajność systemów dystrybucji energii.

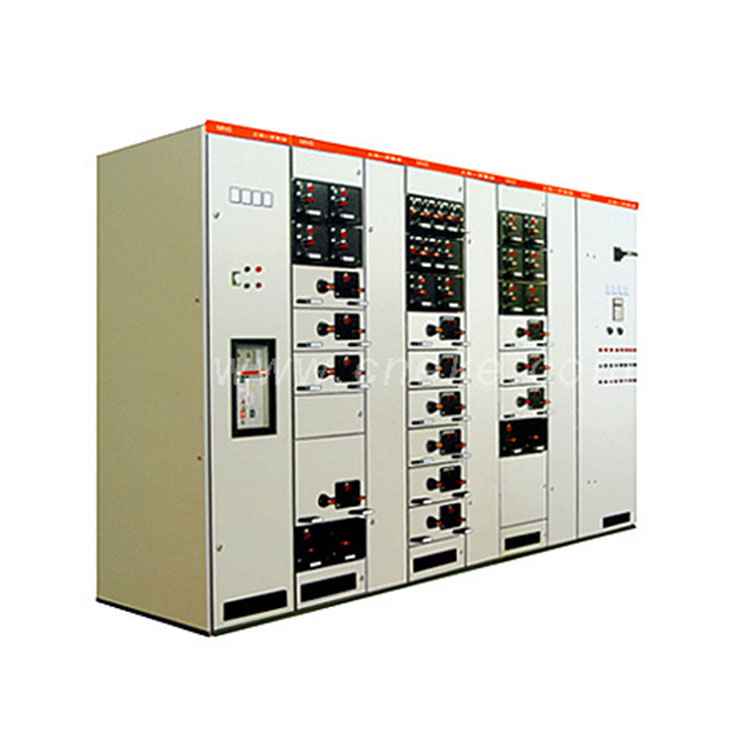

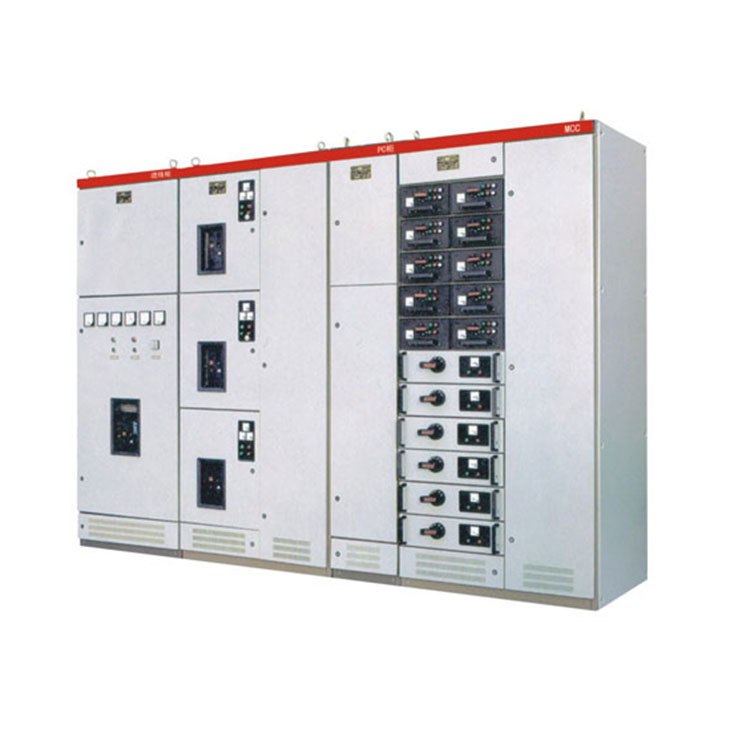

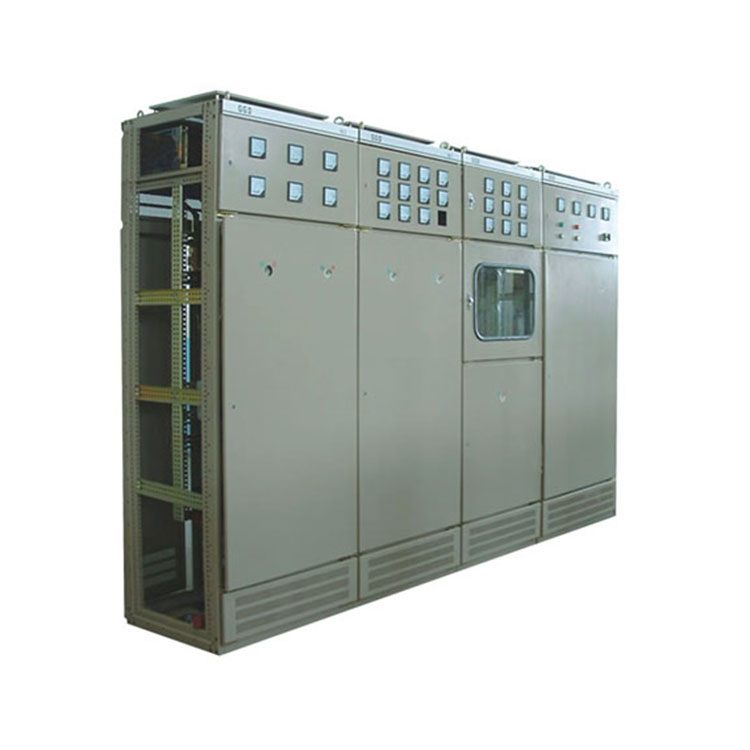

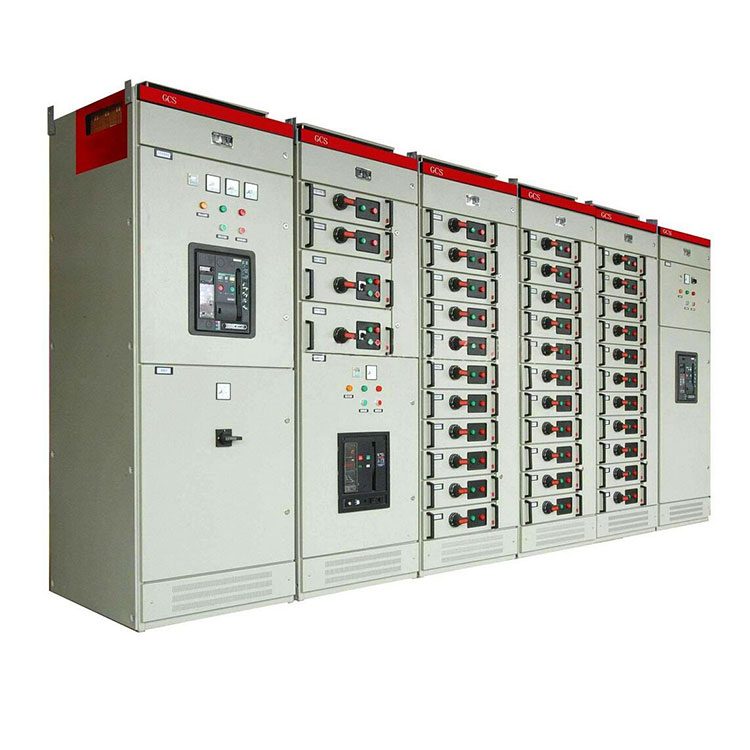

CONSO·CN wysokiej jakości rozdzielnica niskiego napięcia GGD Wprowadzenie:

Podzielone według przeznaczenia: szafka rozdzielcza, szafka połączeniowa szyn zbiorczych, szafka zasilająca, szafa sterownicza silnika, szafka kompensacji mocy biernej i szafa rozdzielcza oświetlenia.

Wszechstronne w zastosowaniu, z szerokim wyborem komponentów, co pozwala na zamienność z wieloma markami krajowymi i importowanymi.

Doskonała elastyczność instalacji; nawet jeśli w przyszłości niektóre produkty zostaną wycofywane przez organy regulacyjne, elastyczność instalacji szafy GGD zapobiegnie problemom instalacyjnym wynikającym ze zmian lub aktualizacji komponentów.

Komponenty zaprojektowano według standardów modułowych, z otworami montażowymi i wspólnymi współczynnikami ułatwiającymi montaż.

Zaprojektowane zgodnie z estetyką produktu przemysłowego, stosując złoty stosunek do ogólnego projektu szafy i wymiarów ścianek działowych, co daje estetyczny i odświeżony wygląd.

Uwzględnienie odprowadzania ciepła podczas pracy szafy: szafa posiada szczeliny odprowadzające ciepło zarówno na górze, jak i na dole. Gdy elementy elektryczne w szafie wytwarzają ciepło, unosi się ono i jest wydalane przez górne szczeliny, podczas gdy zimne powietrze w sposób ciągły przedostaje się do szafy przez dolne szczeliny. Tworzy to naturalną ścieżkę wentylacji w szczelnej obudowie, zapewniając efektywne odprowadzanie ciepła.

Panele szafek są powlekane technologią natryskiwania tworzyw sztucznych, zapewniającą silną przyczepność i wysokiej jakości teksturę. Cała obudowa ma matowe wykończenie, co zapobiega odblaskom i zapewnia operatorom wygodniejsze środowisko wizualne.

W razie potrzeby górną pokrywę szafy można łatwo zdjąć, co ułatwia montaż i regulację głównych szyn zbiorczych na miejscu. Górna część szafy wyposażona jest w pierścienie do zawieszenia umożliwiające podnoszenie i transport.

Stopień ochrony szafy to IP30, ale użytkownicy mogą wybierać pomiędzy IP20 a IP40 w zależności od wymagań środowiskowych specyficznych dla danego miejsca.

Parametr rozdzielnicy niskiego napięcia GGD:

Przedmiot		Jednostka	Wartość
Napięcie znamionowe obwodu głównego		V	AC 400
Napięcie znamionowe obwodu pomocniczego		V	AC 110 do 400
Częstotliwość znamionowa		Hz	50
Znamionowe napięcie izolacji		V	660
Prąd znamionowy		A	≤630
Znamionowy prąd krótkotrwałej wytrzymywalności szyn zbiorczych		KA/1s	50/80
Szczytowy prąd znamionowy wytrzymywany na szynie zbiorczej		KA/0,1 s	105/175
Napięcie testowe częstotliwości zasilania (1 min)	Główny obwód	V	2500
	Obwód pomocniczy	V	1760
Poziom ochrony			Obudowa IP54

Rozdzielnica niskiego napięcia GGD w montażu:

Rozdzielnica niskiego napięcia GGD w pakiecie:

Warsztat rozdzielnicy niskiego napięcia GGD:

Rozdzielnica niskiego napięcia GGD w zastosowaniu:

Instrukcja zamawiania rozdzielnicy niskiego napięcia GGD

Składając zamówienie prosimy o podanie następujących informacji:

Pełny model produktu (w tym schemat obwodu głównego i schemat obwodu pomocniczego).

Schemat sekwencji kombinacji układu obwodu głównego i plan układu piętra.

Schemat elektryczny obwodu pomocniczego.

Lista komponentów wewnątrz szafki.

Jeżeli użytkownik ma jakieś specjalne wymagania, należy je omówić z producentem.

Jednostka zamawiająca powinna określić jednostkę odbiorczą, jednostkę rozliczeniową, sposób rozliczenia na stacji oraz sposób odbioru.

Jeśli wymagany jest most szynowy, proszę podać szczegółowe informacje.
