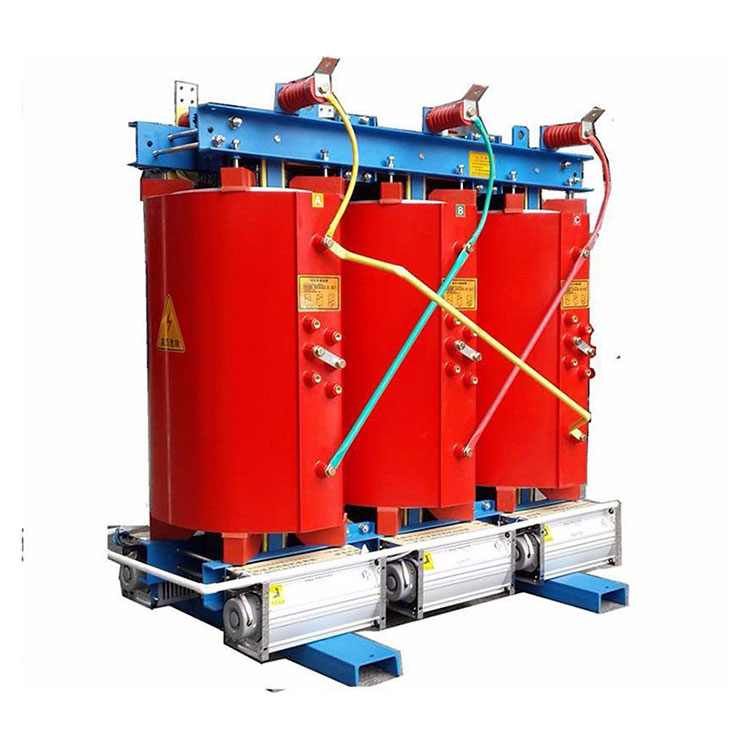

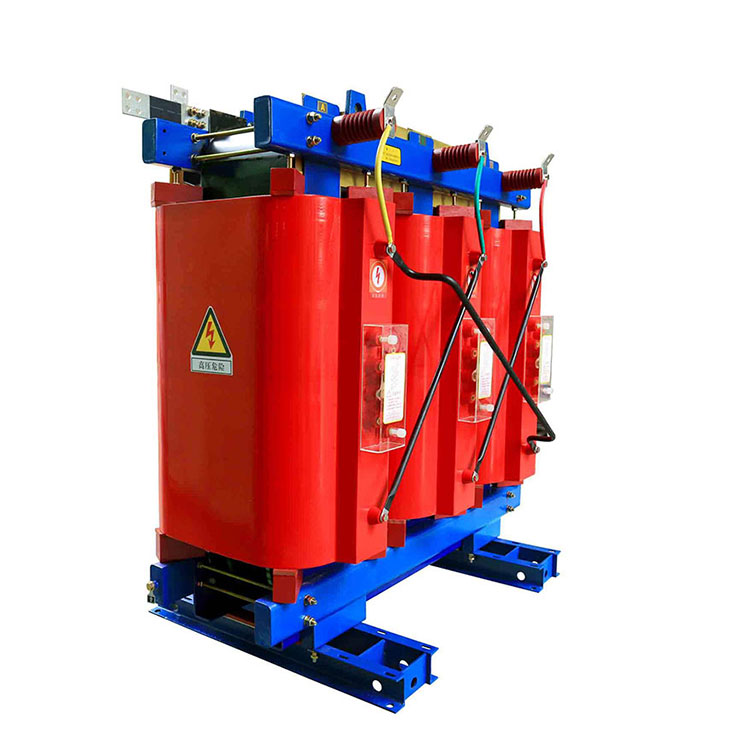

Transformator suchy z żywicą epoksydową o mocy 630 Kva

Conso Electrical Science and Technology Co., Ltd montuje transformator suchy z żywicy epoksydowej o mocy 630 kVA od 2006 roku. Zebrała cenne doświadczenie, aby wyprodukować prefabrykowane podstacje, transformatory z żywicy lanej i transformatory olejowe oraz dostarczyć szpitalom transformatory elektryczne o napięciu od 10 kv do 35 kv , zakłady produkcyjne i projekty infrastruktury krajowej. Nie możemy się doczekać współpracy z Tobą.

Wyślij zapytanie

Opis produktu

Wideo

Transformator suchy z żywicy epoksydowej o mocy 630 kVA.Cechy konstrukcyjne:

Transformatory suche z żywicy epoksydowej o mocy 630 kVA mają strukturę rdzenia podobną do transformatorów zanurzonych w oleju. W przypadku większych wydajności w rdzeniu znajdują się kanały wentylacyjne. Przewody cewki w transformatorach suchych z żywicy epoksydowej o mocy 630 kVA są zwykle wykonane z drutu pokrytego podwójnym szkłem lub drutu pokrytego emalią odporną na wysokie temperatury. Często stosują izolację klasy B i izolację klasy H. Ponieważ korpus transformatora jest wystawiony na działanie powietrza, cewka jest nie tylko impregnowana lakierem izolacyjnym, ale także pokryta farbą odporną na wilgoć. Transformatory suche z żywicy epoksydowej o mocy 630 kVA mają w swoich obudowach otwory wentylacyjne.

Istnieje kilka typów transformatorów suchych z żywicy epoksydowej o mocy 630 kVA:

(1) Typ otwarty: Korpus transformatora ma bezpośredni kontakt z atmosferą i nadaje się do stosowania w stosunkowo suchych i czystych pomieszczeniach zamkniętych. Transformatory o małej pojemności wykorzystują samochłodzenie powietrzem, podczas gdy transformatory o większej wydajności wykorzystują wymuszone chłodzenie powietrzem.

(2) Typ zamknięty: Wewnętrzna konstrukcja jest odizolowana od atmosfery zewnętrznej i może być stosowana w trudnych warunkach, takich jak transformatory górnicze. Ze względu na uszczelnienie warunki odprowadzania ciepła są złe. Można je również napełniać gazami, takimi jak sześciofluorek siarki, które mają lepszą wytrzymałość izolacyjną i zdolność odprowadzania ciepła niż powietrze, a także wykorzystywać wymuszony obieg. W tym przypadku możliwości izolacji i rozpraszania ciepła transformatorów suchych można porównać z transformatorami zanurzonymi w oleju.

(3) Typ żywicy lanej: Odlane żywicą epoksydową lub innymi żywicami jako główną izolacją, transformatory te mają prostą konstrukcję i małą objętość. Nadają się do produktów o średniej i małej pojemności.

Transformatory suche z żywicy epoksydowej o mocy 630 kVA stosowane są głównie w miejscach o wysokich wymaganiach bezpieczeństwa pożarowego, takich jak kolej podziemna, budynki użyteczności publicznej, warsztaty wewnętrzne. Wilgotność względna w środowisku, w którym instalowane są transformatory suche, nie powinna przekraczać 70% do 85%.

Transformator suchy z żywicy epoksydowej o mocy 630 kVA. Parametr produktu:

Pojemność znamionowa:	630 kVA;
Tryb:	SCB(10)-630:
Brak utraty ładowania:	1340±15% W lub zależy;
Utrata ładowania:	5960±15% W lub zależy;
Impedancja:	4% ± 10%;
System chłodzenia:	WŁ./WYŁ.;
Materiał izolacyjny:	Żywica epoksydowa;
Materiał uzwojenia:	Miedź lub aluminium;
Klasa IP:	IP00 (do korpusu), IP21 (z dołączoną częścią)
Ogólny wymiar:	1250900990 (mm)
