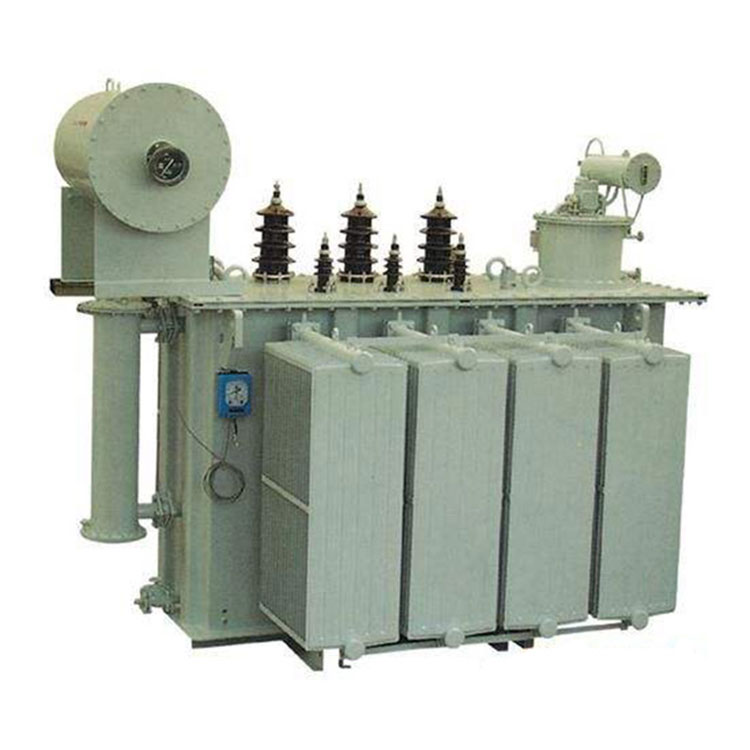

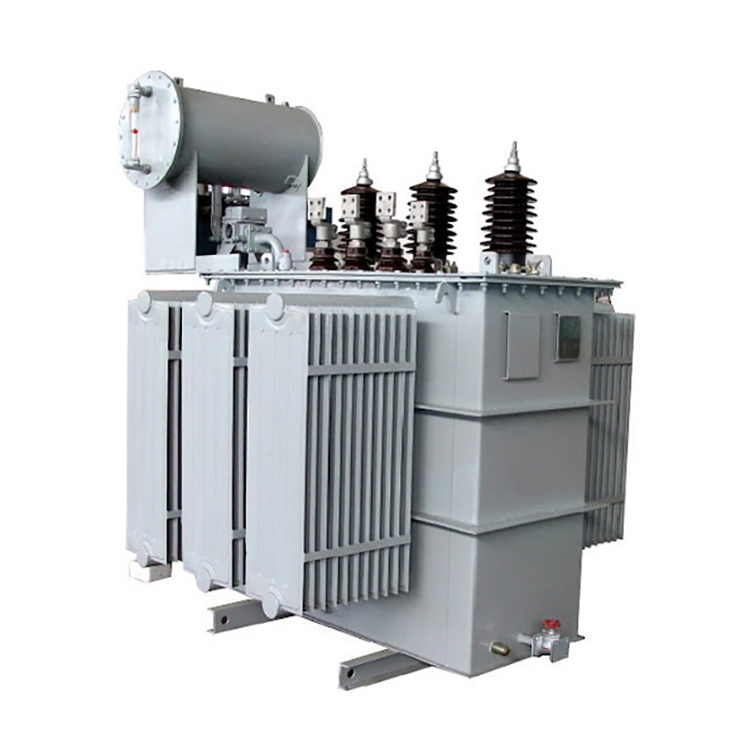

Transformator 3-fazowy 4 Mva w systemie elektroenergetycznym
  • Transformator 3-fazowy 4 Mva w systemie elektroenergetycznymTransformator 3-fazowy 4 Mva w systemie elektroenergetycznym
  • Transformator 3-fazowy 4 Mva w systemie elektroenergetycznymTransformator 3-fazowy 4 Mva w systemie elektroenergetycznym

Transformator 3-fazowy 4 Mva w systemie elektroenergetycznym

Jako specjalistyczna firma produkująca transformatory mocy, firma Conso Electrical Technology and Science Co., Ltd ma możliwość produkcji 3-fazowego transformatora o mocy 4 Mva w systemie elektroenergetycznym. Aby sprostać zapotrzebowaniu na energię zakładów chemicznych i przedsiębiorstw górniczych, Conso Electrical wyposażył maszynę produkcyjną w możliwość produkcji transformatorów mocy i rozdzielczych o dużej mocy, takich jak transformator 3-fazowy 10/0,4 kV 4 mva. Zawsze Conso Electrical buduje stabilne partnerstwo z różnymi grupami klientów. Ogranicza się nie tylko do chińskiej korporacji State Grid Corporation, ale także do użytkowników terminali, takich jak przedsiębiorstwa produkcyjne, nabrzeża i centra handlowe.

Wyślij zapytanie

Opis produktu

Wideo



Transformator 3-fazowy 4 mva w systemie elektroenergetycznym Specyfikacja instalacji:


1. Podczas pchania transformatora od szerszej strony strona niskiego napięcia powinna być skierowana na zewnątrz. Popychając go z boku, strona olejowa powinna być skierowana na zewnątrz, aby ułatwić kontrolę na żywo.

2.Odległości bezpieczne w pomieszczeniu transformatora: W przypadku transformatorów wnętrzowych odległość od drzwi nie powinna być mniejsza niż 1 metr, a od ściany nie mniejsza niż 0,8 metra. Dla transformatorów o napięciu znamionowym 35KV i wyższym odległość od drzwi nie powinna być mniejsza niż 2 metry, a od ściany nie powinna być mniejsza niż 1,5 metra. Wsporniki linii wtórnych transformatora powinny znajdować się co najmniej 2,3 m nad ziemią, a po obu stronach linii wysokiego napięcia należy zastosować bariery ochronne. W przypadku, gdy pomieszczenie transformatora posiada wyłączniki operacyjne, szerokość robocza powinna wynosić co najmniej 1,2 metra w kierunku pracy.

3. Transformatornię uważa się za budynek ognioodporny klasy I lub II, a materiały użyte do wykonania jej głównych drzwi i okien czerpniowo-wyrzutowych powinny spełniać wymagania bezpieczeństwa przeciwpożarowego.

4. W pomieszczeniu transformatora należy stosować drzwi żelazne, a w przypadku drzwi drewnianych należy je obłożyć blachą stalową ocynkowaną walcowaną na zimno (powszechnie zwaną blachą żelazną). Szerokość i wysokość drzwi należy określić na podstawie instalacji sprzętu, zazwyczaj około 1,5 metra szerokości i 2,5-2,8 metra wysokości, a drzwi powinny otwierać się na zewnątrz. W przypadku mniejszych pomieszczeń dystrybucyjnych (poniżej 7 metrów) dopuszczalne jest jedno wyjście, natomiast w przypadku pomieszczeń dystrybucyjnych o powierzchni przekraczającej 7 metrów powinny znajdować się nie mniej niż dwa wyjścia.

5.Wysokość sufitu pomieszczenia transformatora powinna odpowiadać wymaganiom projektowym, generalnie nie mniej niż 4,5-5 metrów.

6. Żaluzje wlotowe i wylotowe powinny mieć warstwę wewnętrzną z oczkami o wymiarach nieprzekraczających 10 mm x 10 mm, aby zapobiec przedostawaniu się zwierząt. W przypadku otworów wlotowych z poziomu gruntu żaluzje nie są wymagane, ale na zewnątrz siatki należy zainstalować pionowe pręty żelazne, aby zapobiec mechanicznemu uszkodzeniu siatki. Pionowe pręty żelazne mogą być wykonane z okrągłej stali o średnicy 1 mm w rozstawie 100 mm.

7. Góra okien wyciągowych w pomieszczeniu transformatora powinna znajdować się blisko belek. Temperatura podczas wentylacji naturalnej nie powinna przekraczać 45°C. Efektywna powierzchnia wylotu powinna być 1,1-1,2 razy większa niż efektywna powierzchnia wlotu powietrza.

8. Gdy temperatura powietrza nawiewanego do wentylacji naturalnej wynosi 30°C, odległość od podłogi pomieszczenia transformatora do podłogi zewnętrznej powinna wynosić 0,8 metra. Gdy temperatura powietrza na wlocie wynosi 35°C, odległość powinna wynosić 1 metr.

9. Przez pomieszczenie transformatora nie powinny przebiegać rurociągi nieelektryczne. Należy podjąć środki zapobiegające przedostawaniu się małych zwierząt do kanałów kablowych.

10. Jeżeli ilość oleju w pojedynczym transformatorze przekracza 600 kg, należy przewidzieć zbiornik olejowy.



Transformator 3-fazowy 4 mva w systemie elektroenergetycznym Parametr techniczny:


Pojemność znamionowa: 4 mVA;
Tryb: S13-M-4000 lub zależy;
Stosunek napięcia: 11/0,415 kV, 22/0,433 kV, 35/0,4 kV;
Brak utraty ładowania: jako wymaganie klienta lub IEC 60076;
utrata załadunku: jako wymaganie klienta lub IEC 60076;
Impedancja: 5,5% ± 10%;
Prąd zwarcia: ≤0,4%;
Grupa wektorów: Man11, Yd11;
Wzrost temperatury (średnia górna część oleju/uzwojenie): 6 0K/65K lub zależy;


CONSO·CN 4 mva 3-fazowy transformator w systemie elektroenergetycznym Szczegóły:


Uzwojenie transformatora:



Transformator w zastosowaniu:



CONSO·CN 4 mva 3-fazowy transformator w systemie elektroenergetycznym Warsztat:


Warsztaty nawijania

Obszar suszenia cewki

Obszar napełniania olejem

Obszar produktów gotowych


Transformator 3-fazowy 4 mva w centrum testowym systemu elektroenergetycznego:



Transformator trójfazowy 4 mva w systemie elektroenergetycznym. Sprzęt do produkcji:


Piekarnik transformatorowy

Sprzęt do odlewania

Maszyna do nawijania folii


CONSO·CN 4 mva 3-fazowy transformator w systemie zasilania Gotowy do wysyłki:



Metoda pakowania:


Drewniane pudło

Stalowa konstrukcja
