33 35 kv 33 kv vcb Wyłącznik próżniowy

Możesz mieć pewność, że kupisz wyłącznik próżniowy 33 35 kv 33kv vcb z naszej fabryki. Conso Electrical Science and Technology Co., Ltd od ponad dziesięcioleci produkuje sprzęt elektryczny o napięciu od 10 kv do 35 kv, taki jak wyłącznik próżniowy vcb 35 kv i transformator rozdzielczy. Conso Elecrrical jest również producentem kompaktowych podstacji 35 kv. Wykonanie kwalifikowanego wyłącznika próżniowego 35 kV. Firma wybiera główne komponenty z dużej korporacji. Firma ściśle przestrzega wymagań norm ISO9001 i ISO14001, aby obiecać klientom płynną obsługę.

Wyślij zapytanie

Opis produktu

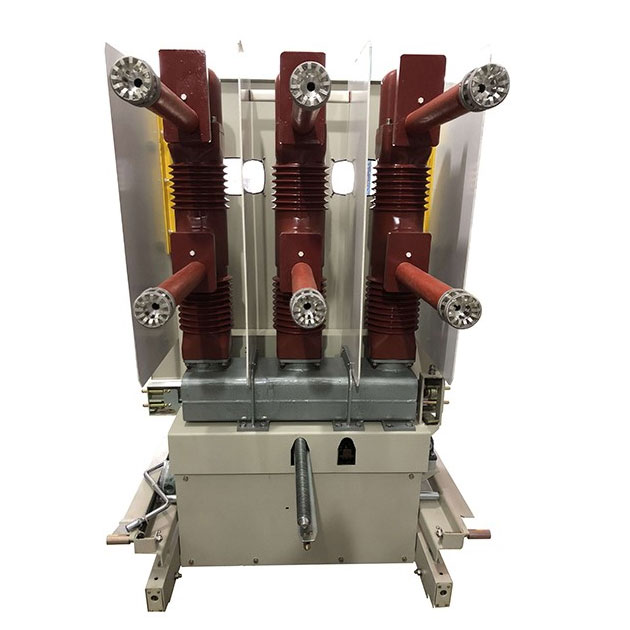

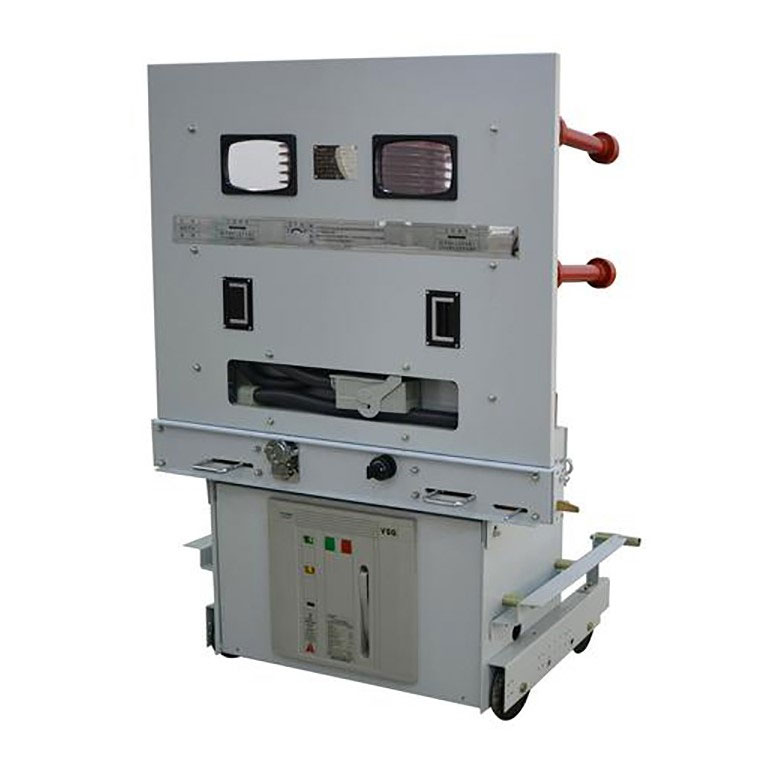

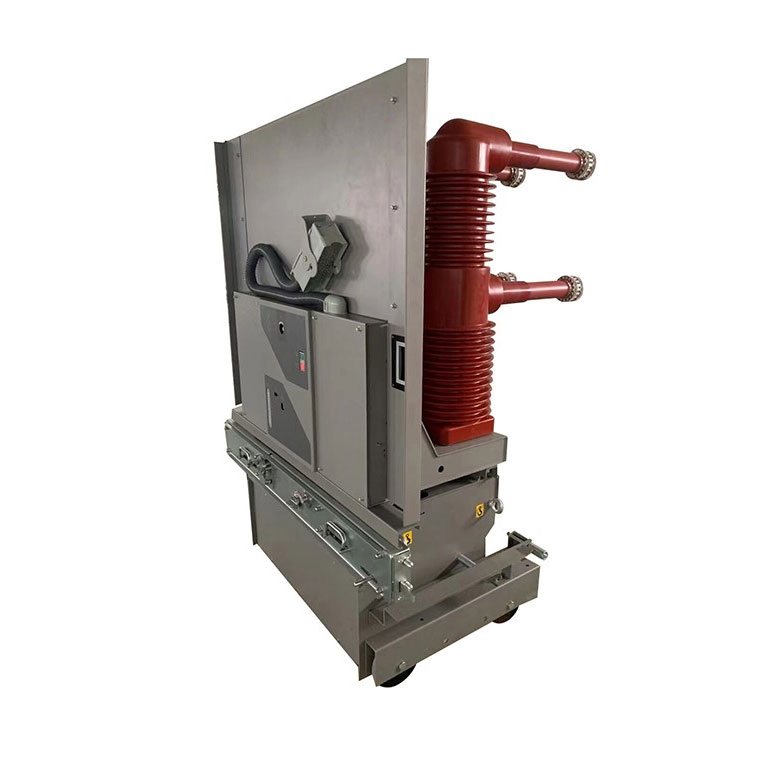

33 Cechy konstrukcyjne wyłącznika próżniowego 35 kv 33 kv vcb

1. Wyłącznik ma zintegrowaną i modułową konstrukcję, charakteryzującą się prostą i racjonalną ogólną strukturą. Jest on ułożony w konfiguracji góra-dół, z komorą gaszenia łuku umieszczoną na górze, a elementami blokującymi i operacyjnymi poniżej. Dzięki dedykowanemu mechanizmowi sprężynowo-pneumatycznemu nie wymaga regulacji, zapewniając stabilną i niezawodną pracę.

2. Komory próżniowe do gaszenia łuku trójfazowego obwodów przewodzących wyłącznika są umieszczone w szczelnym cylindrze izolacyjnym. Cylinder izolacyjny jest skonstruowany przy użyciu materiałów o niezawodnych właściwościach elektromechanicznych i dojrzałym procesie odlewania próżniowego. To nie tylko znacznie poprawia wydajność izolacji międzyfazowej, ale także chroni każdy obwód fazowy przed niekorzystnymi warunkami zewnętrznymi, zapobiegając przedostawaniu się kurzu i ciał obcych do głównego obwodu przewodzącego i zmniejszając całkowity rozmiar wyłącznika.

3. Wyłącznik wykorzystuje najnowszą, samodzielnie zaprojektowaną cewkową strukturę wzdłużnego silnego pola magnetycznego dla próżniowej komory gaszenia łuku. Posiada ceramiczną obudowę i materiały stykowe miedziano-chromowe, oferując kompaktowe wymiary, wysoki poziom izolacji, silną zdolność gaszenia łuku, długą żywotność elektryczną i doskonałą wydajność podczas otwierania i zamykania pod prądami zwarciowymi.

33 35 kv 33kv vcb Wyłącznik próżniowy Parametr techniczny:

Przedmiot		Jednostka	Wartość
Napięcie znamionowe		KV	40.5
Częstotliwość znamionowa		Hz	50
Prąd znamionowy		A	1250	1600	2000
Znamionowy poziom izolacji	1 Min. napięcie wytrzymywane przy częstotliwości sieciowej	KV	95
	Napięcie wytrzymywane udaru piorunowego (szczyt)	KV	185
Znamionowy krótkotrwały prąd wytrzymywany		TO	25/31,5
Znamionowy prąd zamykania zwarcia		TO	90
Znamionowy prąd zwarciowy wyłączalny		TO	80
Znamionowy czas zwarcia		s	4
Znamionowy prąd szczytowy wytrzymywany		TO	80
Znamionowa sekwencja operacji			O-0,3s-CO-180s-CO
Czas złamania		s	40 do 85
Czas zamknięcia		s	50 do 85
Żywotność mechaniczna		Czasy	10000
Czasy wyłączania znamionowego prądu zwarciowego wyłączalnego		Czasy	20
Silnik magazynujący energię o pojemności znamionowej		KVA	375
Silnik magazynujący energię o napięciu znamionowym		V	220/110
Czas magazynowania energii		s	≤15
