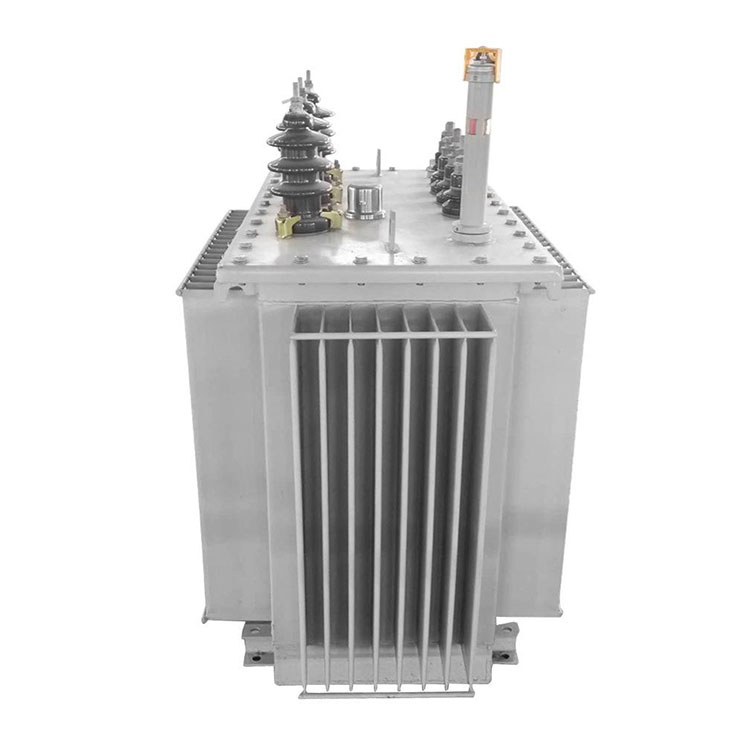

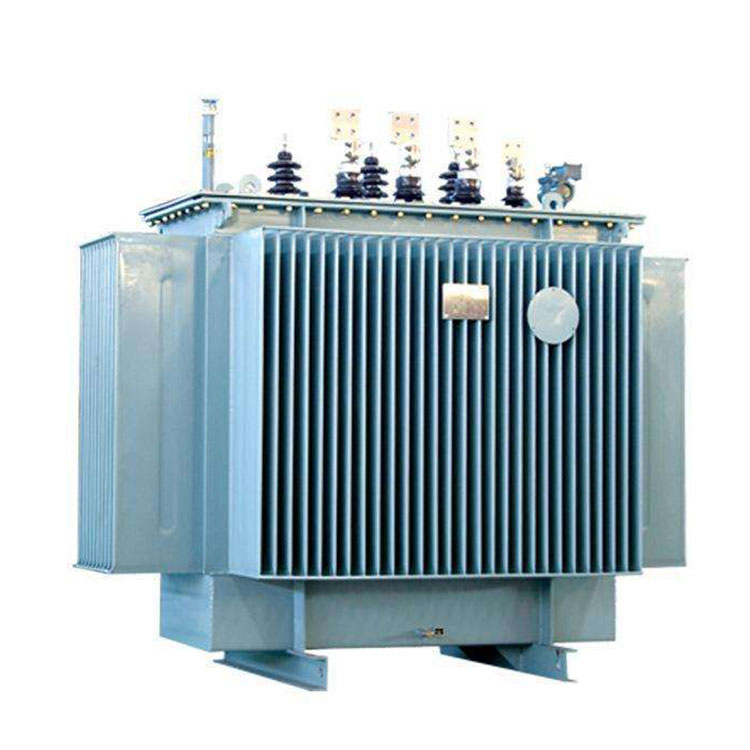

Trójfazowy transformator dystrybucyjny ONAN jest kluczowym elementem systemów elektroenergetycznych, wyznaczonym przez „ONAN” ze względu na system chłodzenia „Oil Natural Air Natural”. Transformatory te są odpowiedzialne za redukcję energii elektrycznej wysokiego napięcia do poziomów odpowiednich dla zastosowań mieszkaniowych, komercyjnych i przemysłowych, zapewniając niezawodność. Rutynowa konserwacja ma kluczowe znaczenie dla optymalnej wydajności.

Specyfikacja:

CONSO·CN 3-fazowy transformator dystrybucyjny ONAN Szczegóły:

Napełniony olejem

Spust oleju

Stop amorficzny

Walcowany żelazny rdzeń

CONSO·CN 3-fazowy warsztat transformatora dystrybucyjnego ONAN:

3-fazowe centrum testowania transformatorów dystrybucyjnych ONAN:

Conso Electrical Science and Technology Co., Ltd ma możliwość przeprowadzenia testów fabrycznych urządzeń elektrycznych o napięciu od 10 kv do 35 kv. W przypadku 3-fazowego transformatora dystrybucyjnego ONAN testy te zostaną przeprowadzone, ale nie będą ograniczone do:

1. Pomiary strat bez obciążenia i strat obciążenia:Pomiary te określają straty w rdzeniu transformatora i miedzi w warunkach bez obciążenia i przy pełnym obciążeniu. Zapewniają, że sprawność transformatora spełnia określone normy.

2. Test wzrostu temperatury:Test ten mierzy wzrost temperatury uzwojeń transformatora i oleju w warunkach pełnego obciążenia. Zapewnia to, że transformator może efektywnie odprowadzać ciepło i nie przekracza dopuszczalnych temperatur.

3. Testy dielektryczne:Testy te obejmują test napięcia przyłożonego i test wyładowania niezupełnego. Zastosowany test napięcia sprawdza zdolność transformatora do wytrzymania warunków przepięciowych, podczas gdy test wyładowania częściowego sprawdza, czy nie występują wyładowania niezupełne, które mogłyby prowadzić do uszkodzenia izolacji.

4. Test współczynnika obrotów:Test ten sprawdza współczynnik zwojów uzwojeń transformatora, aby upewnić się, że jest zgodny ze specyfikacjami projektowymi. Daje pewność, że transformator zapewni prawidłową przemianę napięcia.

5. Test impedancji zwarciowej:Test ten mierzy impedancję transformatora w warunkach zwarcia. Zapewnia, że ​​transformator wytrzyma prądy zwarciowe bez nadmiernego nagrzewania się i uszkodzeń.

6. Test rezystancji izolacji:Test ten mierzy rezystancję izolacji pomiędzy różnymi uzwojeniami i rdzeniem transformatora. Zapewnia nienaruszoną izolację i brak ścieżek upływów prądu. Dopuszczalne wartości rezystancji zależą od wartości znamionowych i specyfikacji transformatora.

7. Test rezystancji uzwojenia:Test ten mierzy rezystancję uzwojeń transformatora, aby upewnić się, że mieści się ona w określonych granicach. Odchylenia mogą wskazywać na problemy z przewodem lub połączeniami.

8. Test wytrzymałości dielektrycznej oleju:Test ten ocenia wytrzymałość dielektryczną oleju transformatorowego, aby upewnić się, że wytrzyma on naprężenia elektryczne i zapobiegnie łukowi wewnętrznemu.

Sprzęt do produkcji 3-fazowego transformatora dystrybucyjnego ONAN:

Conso Electrical Science and Technology Co., Ltd jest właścicielem trzech zestawów pieców transformatorowych i dwóch zestawów sprzętu do odlewania transformatorów. Pozwala nam to wyprodukować w ciągu 30 dni ponad 200 jednostek trójfazowych transformatorów dystrybucyjnych ONAN o mocy 200 kVA i 100 jednostek trójfazowych transformatorów dystrybucyjnych z żywicy lanej o mocy 630 kVA. Maszyna do nawijania folii służy nie tylko do produkcji transformatorów suchych, ale także umożliwia nam produkcję 3-fazowych transformatorów dystrybucyjnych ONAN, które wykraczają poza zakres normy IEC 60076, takich jak transformator dystrybucyjny zanurzony w oleju 10 kV 4000 kVA.

CONSO·CN 3-fazowy transformator dystrybucyjny ONAN gotowy do wysyłki:

Metoda pakowania:

Konserwacja transformatora rozdzielczego ONAN:

Regularna kontrola:Wdrożenie zaplanowanej procedury inspekcji w celu szybkiego zidentyfikowania wszelkich problemów lub anomalii.

Monitorowanie jakości oleju:Regularnie analizuj jakość oleju izolacyjnego, łącznie z testami na wilgoć, gazy i zanieczyszczenia. Można to osiągnąć poprzez badania analizy jakości oleju.

Kontrola materiału izolacyjnego:Okresowo sprawdzaj materiały izolacyjne, takie jak tuleje, olej izolacyjny, podkładki izolacyjne i tuleje izolacyjne, aby upewnić się, że nie są uszkodzone lub starzejące się.

Konserwacja układu chłodzenia:Jeżeli w transformatorze zastosowano układ chłodzenia ONAN (Oil Natural Air Natural), należy upewnić się, że chłodnice i wentylatory działają prawidłowo. Oczyść powierzchnie chłodnicy, aby utrzymać odpowiednią cyrkulację oleju chłodzącego.

Testowanie rezystancji izolacji:Regularnie przeprowadzaj testy rezystancji izolacji, aby sprawdzić integralność systemu izolacji. Można to zrobić za pomocą testera rezystancji izolacji.

Zapobieganie wyciekom:Sprawdź transformator pod kątem wycieków oleju i niezwłocznie zajmij się nimi, aby zapobiec utracie oleju izolacyjnego.

Rutynowe czyszczenie:Regularnie czyść zewnętrzną powierzchnię transformatora, aby usunąć kurz i brud, ułatwiając odprowadzanie ciepła i zmniejszając zanieczyszczenie izolacji.

Kontrola sprzętu odgromowego:Upewnij się, że urządzenia odgromowe na transformatorze są nienaruszone, aby zapobiec uszkodzeniom spowodowanym uderzeniami piorunów.

Zapobieganie korozji:Sprawdź zewnętrzną obudowę transformatora pod kątem korozji i w razie potrzeby konserwuj lub naprawiaj powłoki ochronne.

Ewidencjonowanie:Prowadź szczegółową dokumentację każdej operacji konserwacyjnej, w tym wyniki inspekcji, zidentyfikowane problemy, podjęte działania konserwacyjne i wymienione komponenty. Zapisy te pomagają śledzić historię konserwacji transformatora.

Okresowe testy elektryczne:Wykonuj okresowo testy elektryczne, w tym testy obwodu otwartego i zwarcia, aby sprawdzić parametry elektryczne transformatora.

Postępuj zgodnie z zaleceniami producenta:Postępuj zgodnie z wytycznymi producenta i instrukcją konserwacji konkretnego transformatora dystrybucyjnego ONAN, przestrzegając zalecanych procedur konserwacji i serwisowania.
