Konserwacja energooszczędnego transformatora rozdzielczego o mocy 2500 kVA:

1. Kontrola temperatury oleju:

Do pomiaru temperatury oleju w transformatorze energooszczędnym 2500 kVA wymagany jest specjalistyczny termometr do powierzchni oleju, ponieważ został on specjalnie zaprojektowany do pomiaru temperatury powierzchni oleju transformatorowego. Zazwyczaj próg alarmowy dla tego termometru wynosi około 85 stopni. Gdy osiągnie około 97 stopni, może spowodować awarię sprzętu i przesłanie problemów z powierzchnią oleju na cyfrowy wyświetlacz w sterowni.

2. Odpowietrznik:

W energooszczędnych transformatorach rozdzielczych o mocy 2500 kVA może wystąpić ekspansja oleju z powodu zmian środowiskowych i długotrwałej pracy, powodując rozszerzanie się oleju w sprzęcie i uwalnianie gazów przez odpowietrznik. Ten proces oddychania pomaga usunąć zanieczyszczenia z powietrza, zapewniając zachowanie właściwości izolacyjnych oleju transformatorowego. Jeśli żel krzemionkowy w odpowietrzniku pozostaje niebieski, oznacza to skuteczne wchłanianie wilgoci. Jeśli jednak żel krzemionkowy zmieni kolor na czerwony, oznacza to znaczne zmniejszenie efektywności pochłaniania wilgoci i konieczność wymiany lub wysuszenia.

3. Kontrola poziomu oleju:

Celem konserwatora oleju w energooszczędnym transformatorze dystrybucyjnym o mocy 2500 kVA jest kompensowanie zmian objętości oleju transformatorowego w zbiorniku oleju, zapewniając pojemnik połączony ze zbiornikiem oleju transformatora. Poziom oleju w konserwatorze lub innych pojemnikach można sprawdzić sprawdzając wskaźnik poziomu oleju. Dodatkowo poziom oleju w konserwatorze powinien odpowiadać temperaturze wskazanej na tabliczce krzywej poziomu oleju. Jeżeli poziom oleju jest zbyt niski, należy usunąć usterki powodujące utratę oleju i dolać nowego, odpowiedniego oleju.

4. Przekaźnik gazowy:

Przekaźnik gazowy jest znaczącym urządzeniem ochronnym do wykrywania usterek wewnętrznych w transformatorach zanurzonych w oleju i przełącznikach zaczepów pod obciążeniem. Kiedy awarie wewnątrz transformatora prowadzą do rozkładu oleju i wytworzenia gazów lub turbulencji przepływu oleju, styki przekaźnika gazowego uruchamiają się, uruchamiając wyznaczony obwód sterujący. To natychmiast sygnalizuje lub automatycznie odłącza transformator.

5. Zawór nadmiarowy ciśnienia:

Zawory nadmiarowe ciśnienia mają kluczowe znaczenie dla szybkiego uwolnienia ciśnienia w zbiorniku oleju transformatorowego do efektywnej dystrybucji energii o mocy 2500 kVA w przypadku nagłego wzrostu ciśnienia w wyniku nieprzewidzianych wypadków. Aby zapobiec deformacji lub pęknięciu zbiornika oleju, konieczne jest skuteczne i szybkie obniżenie ciśnienia. Zawór nadmiarowy ciśnienia otwiera się szybko, gdy ciśnienie wewnątrz zbiornika osiągnie wartość zadaną. Skutecznie redukuje ciśnienie wewnętrzne. I odwrotnie, gdy ciśnienie spadnie do ustawionej wartości zamknięcia, ciśnieniowy zawór bezpieczeństwa zamyka się bezpiecznie i niezawodnie, skutecznie chroniąc przed zewnętrznymi zanieczyszczeniami i wilgocią.

6. Zasady uziemienia transformatorów mocy:

W systemie bezpośrednio uziemionym punkt neutralny energooszczędnego transformatora dystrybucyjnego o mocy 2500 kVA musi być zawsze uziemiony we wszystkich warunkach pracy. Aby zmniejszyć zdolność zwarciową i ograniczyć prąd wyłączający w systemie, należy minimalizować liczbę punktów uziemiających.

7. Pobieranie próbek oleju (do analizy oleju):

Pobieranie próbek oleju jest kluczową metodą wykrywania stanu pracy energooszczędnego transformatora dystrybucyjnego o mocy 2500 kVA i identyfikowania potencjalnych usterek wewnętrznych. Zwykle przeprowadza się je co dwa lata i wykorzystuje się je do różnych testów chemicznych, takich jak chromatografia olejowa, analiza rozpuszczonych gazów, sprawdzanie zawartości wilgoci i strat dielektrycznych.

Dane techniczne energooszczędnego transformatora rozdzielczego o mocy 2500 kVA:

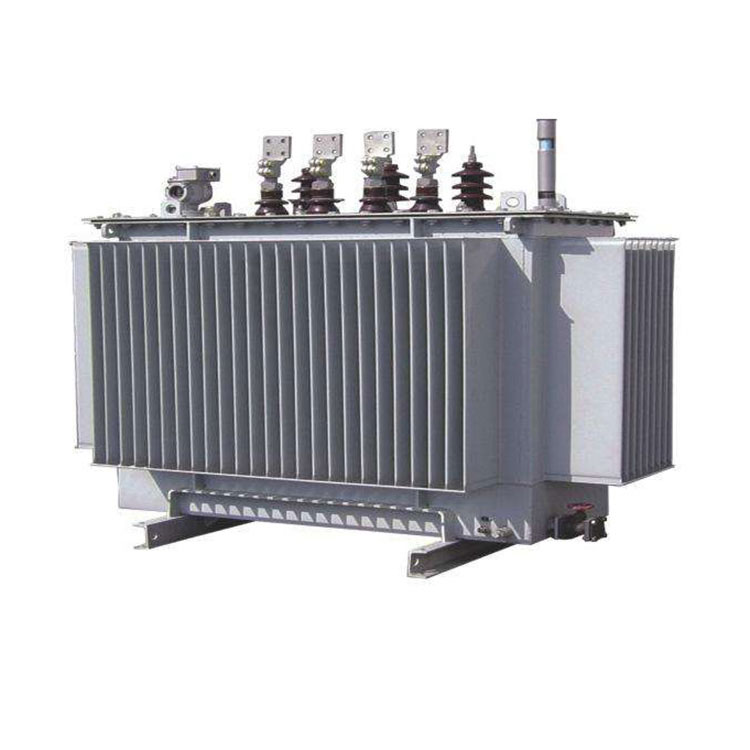

CONSO·CN energooszczędny transformator rozdzielczy o mocy 2500 kVA Szczegóły:

Napełniony olejem

Spust oleju

Stop amorficzny

Walcowany żelazny rdzeń

CONSO·CN Warsztaty dotyczące energooszczędnych transformatorów rozdzielczych o mocy 2500 kVA:

Centrum testowania energooszczędnych transformatorów rozdzielczych o mocy 2500 kVA:

Sprzęt do produkcji energooszczędnego transformatora dystrybucyjnego o mocy 2500 kVA:

CONSO·CN Energooszczędny transformator rozdzielczy o mocy 2500 kVA gotowy do wysyłki:

Metoda pakowania:
