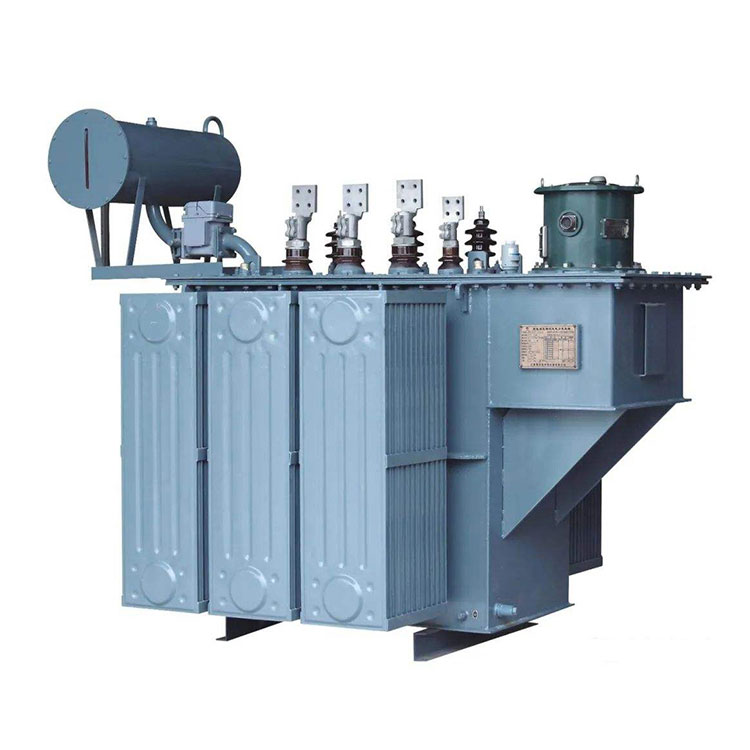

Transformator obniżający moc 2 Mva

Chociaż Conso Electrical Science and Technology Co., Ltd jest fabryką średniej skali produkującą transformatory obniżające napięcie o mocy 2 mva, posiada profesjonalny zespół produkcyjny, dzięki któremu transformator mocy jest bardziej opłacalny. Conso Electrical tworzy stabilne relacje z pracownikami produkcyjnymi. To sprawia, że pracownicy produkcyjni transformatorów mocy bardziej promują produkcję transformatorów mocy. Większość pracowników zdobyła doświadczenie zawodowe w produkcji transformatorów mocy od chwili założenia firmy w 2006 roku. Naszym pragnieniem jest budowanie solidnego partnerstwa z naszymi przyjaciółmi z całego świata.

Wyślij zapytanie

Opis produktu

Wideo

Wymagania dotyczące instalacji transformatora obniżającego moc o mocy 2 mva:

(1) Wszystkie elementy i główny korpus transformatora obniżającego napięcie 2 mva muszą być bezpiecznie zamocowane.

(2) Połączenia elektryczne muszą być w dobrym stanie; połączenie między przewodnikiem aluminiowym a transformatorem obniżającym napięcie 2 mva powinno wykorzystywać złącza przejściowe miedź-aluminium.

(3) Uziemienie transformatora jest zwykle wspólne dla punktu zerowego uzwojenia niskiego napięcia, obudowy i odgromnika zaworowego. Uziemienie musi być solidne, a przewód uziemiający powinien mieć rozłączalne punkty połączeń.

(4) Przed przeciwwybuchowym otworem wentylacyjnym transformatora obniżającego moc 2 mva nie mogą znajdować się żadne materiały palne.

(5) Drzwi do podziemnych pomieszczeń transformatorowych, drzwi pomiędzy pomieszczeniem transformatorowym a pomieszczeniem urządzeń rozdzielczych oraz drzwi pomiędzy pomieszczeniami transformatorowymi muszą być drzwiami ognioodpornymi.

(6) Transformatory olejowe instalowane w budynkach mieszkalnych nie powinny przekraczać 400 kVA mocy pojedynczego urządzenia.

(7) Odległość obudowy transformatora obniżającego napięcie 10 kV 2 mva od drzwi nie powinna być mniejsza niż 1 metr, a odległość od ścian nie powinna być mniejsza niż 0,8 m (nie powinna być mniejsza niż 1,2 m w przypadku wyposażenia w przełączniki).

(8) W przypadku stosowania wentylacji naturalnej poziom gruntu w pomieszczeniu transformatora powinien znajdować się 1,1 metra wyżej niż grunt na zewnątrz.

(9) Transformatory mocy napowietrzne obniżające o mocy nie większej niż 315 kVA można montować na słupie, natomiast transformatory o mocy powyżej 315 kVA należy montować na platformie. Zarówno przewody pierwotne, jak i wtórne powinny mieć izolowane przewody. Dół transformatorów montowanych na słupach powinien znajdować się co najmniej 2,5 metra nad ziemią, a gołe przewody powinny znajdować się co najmniej 3,5 metra nad ziemią. Wysokość platformy transformatora zasadniczo nie powinna być mniejsza niż 0,5 m, wysokość płotu nie powinna być mniejsza niż 1,7 m, odległość obudowy transformatora od płotu nie powinna być mniejsza niż 1 metr, a odległość między powierzchnią roboczą transformatora a ogrodzenie nie powinno być mniejsze niż 2 metry.

(10) Drzwi i ogrodzenia pomieszczenia transformatora powinny mieć wyraźne napisy „Stop, niebezpieczeństwo wysokiego napięcia!”

Transformator obniżający moc 2 mva Parametr techniczny:

Pojemność znamionowa:	2000 kva lub 2,0 mva;
Tryb:	S11-M-2000 lub zależy;
Napięcie pierwotne:	11 kV, 13,8 kV, 22 kV, 33 kV lub zależy;
Brak utraty ładowania:	1940 W±10% lub zależy;
utrata załadunku:	18300 W±10% lub zależy;
Materiał uzwojenia:	Uzwojenie miedziane lub uzwojenie aluminiowe;
Częstotliwość znamionowa:	50 Hz lub 60 Hz;
Wzrost temperatury:	45 tys./50 tys., 50 tys./55 tys., 60 tys./65 tys.;
Główny materiał:	stal walcowana na zimno o ziarnie zorientowanym;
Podstawowy poziom izolacji:	adhere to IEC 60076;
