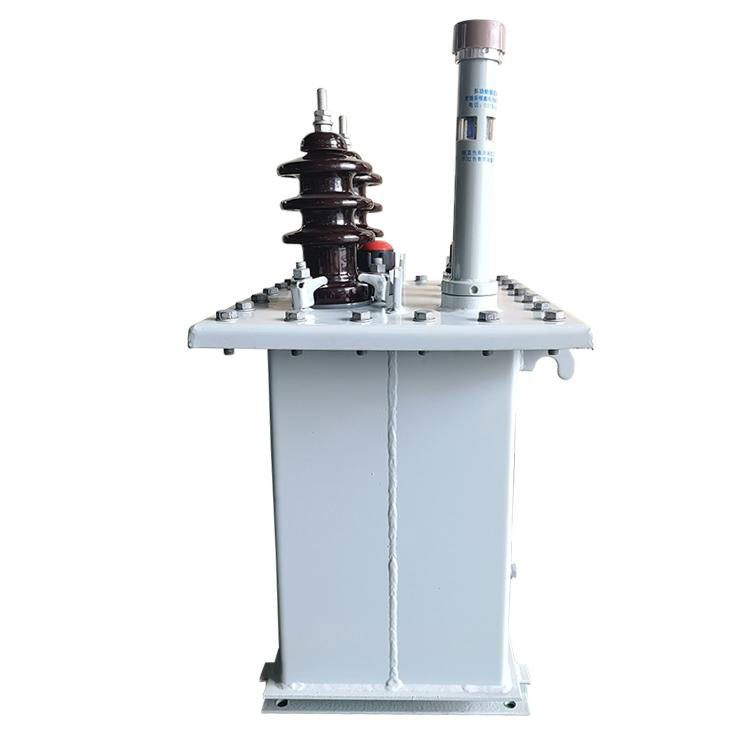

Transformator jednofazowy 100 kva do montażu na słupie

Conso Electrical Science and Technology Co., Ltd. jest producentem transformatorów montowanych na słupach i transformatorach montowanych na podkładkach w centralnym parku przemysłowym miasta Yueqing. Fabryka szczerze przestrzega normy IEC 60076 w zakresie produkcji jednofazowych transformatorów montowanych na słupach o mocy 100 kva. Aby sprostać wymaganiom rynku, Conso Electrical opracowało technologię i procedurę produkcji jednofazowych transformatorów słupowych o mocy 100 kva na dużą skalę i pod kontrolą kosztów. Firma była w stanie wyprodukować ponad 350 sztuk jednofazowych transformatorów słupowych o mocy 100 kva w ciągu 30 dni. Conso Electrical ma pewność, że spełni wymagania w każdym zakątku.

Wyślij zapytanie

Opis produktu

Wideo

Wymagania dotyczące instalacji transformatora jednofazowego montowanego na słupie 100 kva:

Podstawa transformatora powinna znajdować się nie niżej niż 2,5 m nad ziemią, a wszystkie metalowe elementy powinny być uziemione.

Wysokość odsłoniętych części przewodzących nad ziemią powinna wynosić co najmniej 3,5 metra.

Podstawę transformatora należy trwale przymocować do platformy, a górną część do słupa za pomocą łączników.

Zarówno górny, jak i dolny przewód transformatora należy wykonać z drutu izolowanego wielożyłowego. Bezpiecznik odcinający wysokiego napięcia powinien znajdować się na wysokości nie mniejszej niż 4 metry nad ziemią, a odległość między fazami środkowymi a fazami brzegowymi bezpiecznika wysokiego napięcia powinna wynosić nie mniej niż 0,5 metra. Kąt pomiędzy linią środkową porcelany bezpiecznikowej wysokiego napięcia a linią pionową powinien wynosić 250-300 stopni.

„Zakaz wspinania się, niebezpieczeństwo wysokiego napięcia!” należy zawiesić znaki ostrzegawcze.

Transformator słupowy jednofazowy 100 kva Parametr:

Pojemność znamionowa:	100 kVA;
Tryb:	D11-M-100 lub zależy;
Napięcie pierwotne:	6350 V, 7620 V, 11547 V, 17321 V, 30000 V, 33000 V;
Napięcie wtórne:	120 V, 230 V, 460 V lub zależy;
Metoda chłodzenia:	NA;
Brak utraty ładowania:	210 W±10%;
Utrata ładowania:	850 W±10%;
Numer fazy:	Jednofazowy;
Wzrost temperatury:	60K/65K lub zależy;
Materiał uzwojenia:	100% miedzi.
